QO-100 POTY Antenne "SMA" - montiert und abgeglichen
Produktnummer:
26256
Produktinformationen "QO-100 POTY Antenne "SMA" - montiert und abgeglichen"

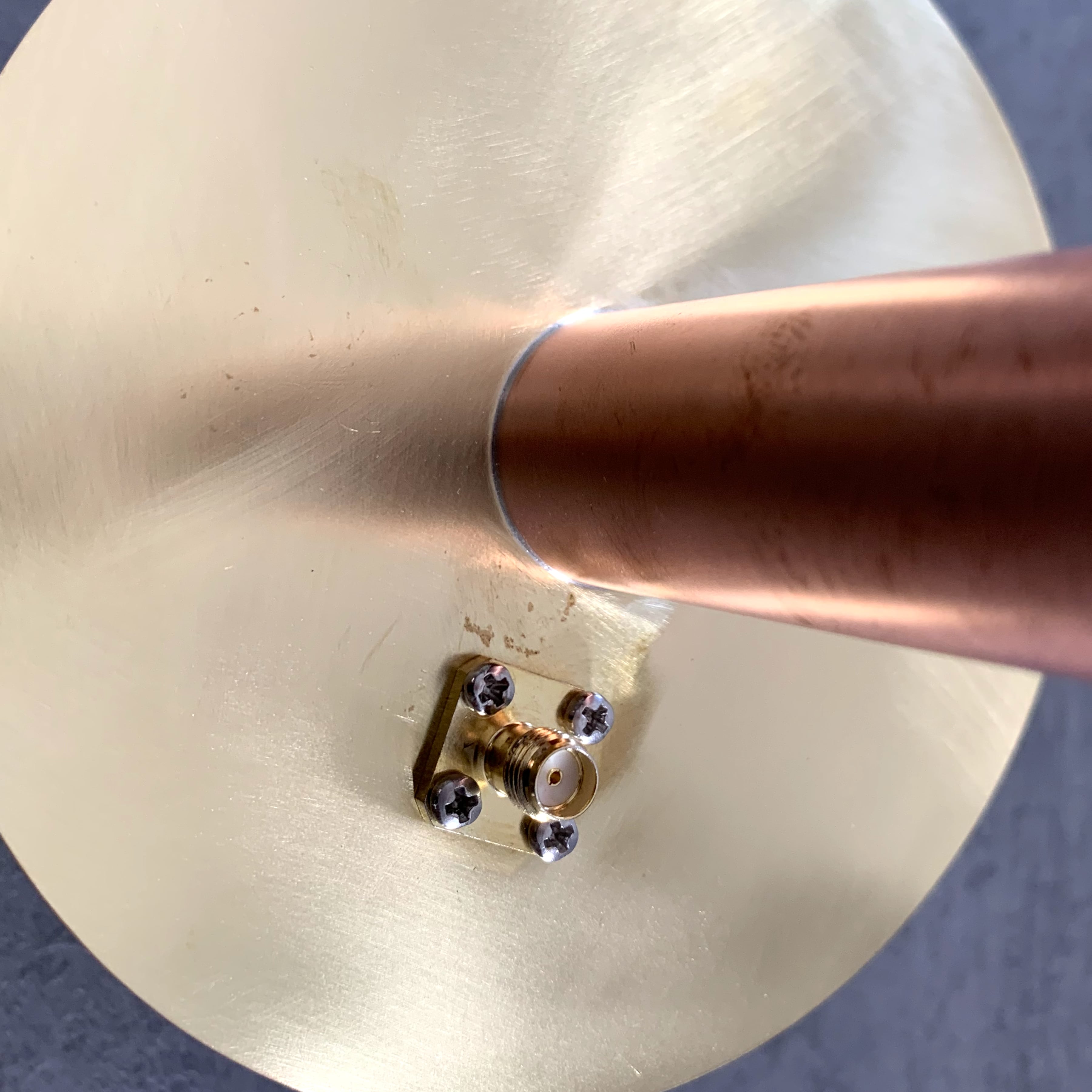

POTY Dualband-Antenne
"POTY" (Patch Of The Year) ist eine einfache Dualband Patchantenne für Es' hail-2 / QO-100. Damit wird der Betrieb über den geostationären Satelliten mit nur einer SAT-Schüssel möglich
TX 2400 MHz Zirkular polarisierte Patch-Antenne
RX 10500 MHz Lineare Hornantenne mit dielektrischer Linse
Anschluss: SMA
Die Antenne ist bereits komplett montiert und abgeglichen
Anmelden
Accessory Items
Pigtail SMA-Stecker/SMA-Stecker 20cm RG316 hochwertig einzeln geprüft
5,00 €*
1 Kabel RG 316 fertig konfektioniert mit SMA Steckern (male)
Hochwertig, jedes Kabel wird vor dem Versand nochmals geprüft
Einsatzbeispiele:
Verbinden von einzelnen Modulen mit SMA-BuchsenMesskabel für Network Analyser
Lieferumfang: 1 Adapterkabel Länge: 20cm mit 2 x SMA Stecker
Pigtail SMA-Stecker/SMA-Stecker 30cm RG316 hochwertig einzeln geprüft
5,30 €*
1 Kabel fertig konfektioniert mit SMA Steckern (male)
Hochwertig, jedes Kabel wird vor dem Versand nochmals geprüft
Einsatzbeispiele:
Verbinden von einzelnen Modulen mit SMA-BuchsenMesskabel für Network Analyser
Lieferumfang: 1 Adapterkabel Länge: 30cm mit 2 x SMA Stecker
Pigtail N-Stecker / SMA-Stecker 30cm RG316 hochwertig einzeln geprüft
7,49 €*
1 Kabel fertig konfektioniert mit SMA Stecker (male) und N Stecker
Hochwertig, jedes Kabel wird vor dem Versand nochmals geprüft
Einsatzbeispiele:
Verbinden von einzelnen Modulen mit SMA-Buchse und N-BuchseMesskabel für Network Analyser
Lieferumfang: 1 Adapterkabel Länge: 30cm mit 1 x SMA Stecker + 1 x N Stecker
LNB modifiziert
28,50 €*
DX-Patrol LNB modifiziert.LNB zur Nutzung mit DXPatrol Downconverter, DXPatrol Groundstation, DXPatrol QO-100 Empfangsset.Anschlüsse:LO => Eingan 25Mhz ReferenzfrequenzSIGNAL => Eingang Spannungsversorgung 12V / 14V (Polarisationsumschaltung), Ausgang 739Mhz Signal
Tipp
QO-100 POTY Antenne "N"- montiert und abgeglichen
55,00 €*
POTY Dualband-Antenne
"POTY" (Patch Of The Year) ist eine einfache Dualband Patchantenne für Es' hail-2 / QO-100. Damit wird der Betrieb über den geostationären Satelliten mit nur einer SAT-Schüssel möglich
TX 2400 MHz Zirkular polarisierte Patch-Antenne
RX 10500 MHz Lineare Hornantenne mit dielektrischer Linse
Anschluss: N
Die Antenne ist bereits komplett montiert und abgeglichen
Tipp
QO-100 POTY Antenne "SMA" - montiert und abgeglichen
55,00 €*
POTY Dualband-Antenne
"POTY" (Patch Of The Year) ist eine einfache Dualband Patchantenne für Es' hail-2 / QO-100. Damit wird der Betrieb über den geostationären Satelliten mit nur einer SAT-Schüssel möglich
TX 2400 MHz Zirkular polarisierte Patch-Antenne
RX 10500 MHz Lineare Hornantenne mit dielektrischer Linse
Anschluss: SMA
Die Antenne ist bereits komplett montiert und abgeglichen
Tipp
DX-Patrol High Performance Helix Antenne für QO-100
115,00 €*
Die Helix Antenne ist bei Funkbegeisterten für ihre Effizienz, niedrigem VSWR über eine große Bandbreite, perfekte zirkulare Polarisation und einfacher Installation in jedem Spiegel bekannt. Sie ist eine der beliebtesten Antennen für den Einsatz über QO-100
DX Patrol hat diese neue Helix entwickelt, die besonders für kleine Offset-Schüsseln mit außergewöhnlichen Ergebnissen arbeitet, selbst bei kleinen Schüsseln mit einem Durchmesser von 40 cm ist noch ein gutes Signal möglich.Diese Art von Helix ist ein perfektes Feedsystem für diejenigen, die keine große Schüssel auf dem Dach, im Wohnmobil, beim Camping, in Wohnungen, auf dem Feld, in Notfällen usw. installieren können. Eignet sich aber auch für 90cm Spiegel hervorragend.
Die Helix wird aus einem robusten PETG-Material im 3D-Druckverfahren hergestellt, das wasser-, UV- und RF-beständig ist. Das PETG ist gut geeignet für RF bei 2,4 und 10 GHz. Die Gesamtdämpfung beträgt weniger als 1dB bei 10GHz und ist bei 2,4 GHz vernachlässigbar.
Die Installation ist denkbar einfach, es passen verschiedene LNBs perfekt rein. Wir empfehlen aber dringend das DX Patrol LNB zu verwenden, da hierfür das VSWR auf 1:1 eingestellt ist. Beim Einsatz anderer LNBs muss das VSWR ggf. nachjustiert werden.
Die Gesamtlänge der Helix beträgt 16 cm, und das Gewicht mit LNB beträgt etwa 0,3 kg.
Diese Helix eignet sich für den schmalbandigen und DATV-Einsatz auf QO-100.
RF Anschluss: N
Bei dauerhafter Installation sollte der N-Stecker mit einem dafür geeigneten Isolierband abgedichtet werden
!! LNB nicht im Lieferumfang enthalten !!
Boxed Uplink Converter OSCAR-100 Es Hail Sat 28, 144, 432, 1296 MHz nach 2400MHz
135,00 €*
DX-Patrol Uplink Converter MK4 für OSCAR-100 im stabilen Gehäuse Es´Hail Sat von 28, 144, 432, 1296MHz nach 2400MHz
der 'DX-Patrol Uplink Converter für OSCAR-100 Es´Hail Sat' setzt das Signal Ihres Senders um in den Uplink Bereich des OSCAR-100 Satelliten. Die maximale Steuerleistung darf 6 Watt nicht überschreiten. Das Ausgangsleistung des Konverters liegt bei 100mW. Er ist für alle Betriebsarten geignet.
Spezifikationen:
Stabilisiert mit interner 10 Mhz TCXO Referenz oder einem externen GPSDO TX output: 2400 MHzTX input: 28, 144, 432, 1296 MHz - einstellbar mit DipschalterLO Input: Es ́hail-2 satellite OSCAR-100 >>2400Mhz<<: +10dBm- 1296 Mhz ( 434MHz)TX RF input: ( 100mW to 3W max 6 W) 28, 144, 432, 1296 MHzTX output: 100mW ( bis ca. 150 mW einstellbar )
Stabilisiert mit interner 10 Mhz TCXO Referenz oder einem externen GPSDODer Oszillator verfügt über 4 werkseitig vorprogrammierte Frequenzen für 4 IF-Anwendungen.Der Oszi nutzt einen Analog Devices AF4351 SynthesizerExtreme Genauigkeit und präzise Übertragungsfrequenz.
Anschlüsse: SMAPlatinengröße : 76mm/ 65mmSpannungsversorgung: 10 - 15VStrom: 300mA
Tipp
DX-Patrol Helix Antenne 4 Windungen für QO-100 MIT LNB
139,00 €*
Die Helix Antenne ist bei Funkbegeisterten für ihre Effizienz, niedrigem VSWR über eine große Bandbreite, perfekte zirkulare Polarisation und einfacher Installation in jedem Spiegel bekannt. Sie ist eine der beliebtesten Antennen für den Einsatz über QO-100
DX Patrol hat diese neue Helix entwickelt, die besonders für kleine Offset-Schüsseln mit außergewöhnlichen Ergebnissen arbeitet, selbst bei kleinen Schüsseln mit einem Durchmesser von 40 cm ist noch ein gutes Signal möglich.
Diese Art von Helix ist ein perfektes Feedsystem für diejenigen, die keine große Schüssel auf dem Dach, im Wohnmobil, beim Camping, in Wohnungen, auf dem Feld, in Notfällen usw. installieren können. Eignet sich aber auch für 90cm Spiegel hervorragend.
Die Helix wird aus einem robusten PETG-Material im 3D-Druckverfahren hergestellt, das wasser-, UV- und RF-beständig ist. Das PETG ist gut geeignet für RF bei 2,4 und 10 GHz. Die Gesamtdämpfung beträgt weniger als 1dB bei 10GHz und ist bei 2,4 GHz vernachlässigbar.
Die Installation ist denkbar einfach, es passen verschiedene LNBs perfekt rein. Wir empfehlen aber dringend das DX Patrol LNB zu verwenden, da hierfür das VSWR auf 1:1 eingestellt ist. Beim Einsatz anderer LNBs muss das VSWR ggf. nachjustiert werden.
Die Gesamtlänge der Helix beträgt 16 cm, und das Gewicht mit LNB beträgt etwa 0,3 kg.
Diese Helix eignet sich für den schmalbandigen und DATV-Einsatz auf QO-100.
RF Anschluss: N
Bei dauerhafter Installation sollte der N-Stecker mit einem dafür geeigneten Isolierband abgedichtet werden
Lieferumfang:DX-PAtrol Helix Antenne
DX-Patroll LNB modifiziert für QO-100
Tipp
DXPatrol GPSDO 2.0 GPS disziplinierter Normaloszillator mit Oled Display
145,00 €*
Version 2.0 des DX-Patrol GPSDO wurde speziell entwickelt für anspruchsvolle Anwendungen in hohen Frequenzbereichen. Der GPSDO nutzt eine U-Blox 7N GPS Referenz.
Neue Features:
Oled Dislay zur Anzeige von
Der genauen UTC Uhrzeit
Anzahl der Satelliten
Wait / Lock
Lokale GPS - Koordinaten
4 x 10 MHz Ausgänge SMA (3 x Sinus, 1 x Rechteck)
Merkmale:
- Oled-Display-Datenanzeige
- Ultragenaue UTC-Uhr
- Darstellung der lokalen GPS-Koordinaten
- Anzahl der Satelliten in Reichweite
- Wait / Lock-Anzeige.
- GPS, Galileu, Glonass Empfänger
- 4 ( 3+1) Ausgänge 10MHz 1.5vpp
- 3 Sinuswellenausgänge A+B+C ~ 7dBm
- 1 Square Wave Ausgang
- Phasenrauschen @ 1Hz -80dBc/Hz
- Phasenrauschen @ 10Hz -120dBc/Hz
- Phasenrauschen @ 1KHz -145dBc/Hz
- Phasenrauschen @ 10KHz - 150dBc/Hz
- Zweite Harmonische < 51dBs
- Dritte Harmonische < 56dBs
- Einschaltzeit ~ 5 Minuten
- Arbeitstemperaturbereich 0°C bis 75°C
- Betriebstemperatur ~50° C (OCXO)
- Versorgungsspannung 8V bis 14V
- Stromstärke 600mA in den ersten Minuten, 270mA wenn gelockt
- Abmessungen Metallgehäuse : 84mm / 71mm / 25mm
Tipp
2400MHz QO-100 Amplifier Leistungsverstärker 12W
185,00 €*
Der neue Verstärker von DXpatrol für QO-100 bei 2400 MHz mit 12 Watt (max 20Watt)
Basierend auf dem neuen BLP9G0722-20G stellen wir diesen einfachen Verstärker vor.
Der Verstärker hat eine Ausgangsleistung von 12 Watt, 20 Watt sind ohne jegliche Modifikation möglich.
Die Verstärkerverstärkung beträgt etwa 25 dB, daher beträgt die optimale Eingangsleistung etwa 50 mW bis 100 mW.
Ausgangsleistung: 50 mW für 12 Watt (100 mW für 20 Watt Ausgang).
Die Spannung beträgt 28 V Gleichstrom und der Verstärker benötigt bis zu 2 A.
LDMos, robuster Verstärker im Aluminiumgehäu
Konzipiert unter anderem für DXpatrol Upconverter.
Eingang 50mW (max 100mW!)
Ausgang 12W bei 50mW in, 20W bei 100mW in.
12V bis 28V StepUP-Converter im Lieferumfang
Maximale Stromaufnahme 2A
TX-Masse-PTT
Vox-PTT
SMA-Stecker
Durchführungskondensatoren
Anschluss für SWR- und POWER-Meter-Anzeige.
SWR- Eingang 1:1,3 @ 50 Ohm
Maximale VSWR-Ausgabe - 5:1
Ausgabe Power:DC 0V bis 4V ( volle Leistung )
Ausgabe SWR: DC 1,5V@ SWR 1:1 /~/ 4V @ SWR Ꝏ
Es wird dringend empfohlen, den Verstärker auf einen Kühlkörper aufzubringen, wenn die Ausgangsleistung von > 10W sein soll.Im Lieferumfang: PA & DC/DC Wandler (12V => 28V einstellbar)
QO-100 RX-Set - Downconverter (IF:28MHz, 144Mhz, 432Mhz und 1296Mhz)
185,00 €*
Set bestehend aus LNB (für QO-100 modifiziert) und dem DXPatrol Down-Converter Der Down-Converter für den QO-100 von DX-Patrol ist ein komplettes Empfangs - Set mit PLL-Lock für LNB, Bias-T, ZF-Wandlung für 4 mögliche Amateurfunkbänder (28MHz, 144Mhz, 432Mhz und 1296Mhz) Features: Eingangsspannung 12V bis 18V (LNB-Polarisations)Interner 10Mhz Referenz TCXO 0,5PPMExterner 10MHz GPSDO Eingang für noch stabilere ErgebnissePLL-Lock-LED-Anzeige
Interner RX Vorverstärker 12dB Verstärkung RX Verstärkungseinstellung Ausgang IF RF-Schutz Vier mögliche IF-Empfangsumsetzungen wählbar mittels DippschalterAluminiumgehäuse F- TV-Kabelanschlüsse SMA IF und 10Mhz Eingangsanschlüsse Gleichspannungs-Eingangsanschluss (Masse auf Abschirmung) Äußerst genauer und stabiler Frequenzempfang des QO-100 Einfache Bedienung ohne PC Lauter und klarer Empfang über den Transceiver / Receiver
Einfaches Set-Up. Verbinden Sie das LNB (Sat-Schüssel auf QO-100 ausgerichtet) mit dem Down-Converter und diesen mit dem vorhandenen Allmode Gerät (10m, 2m, 70cm, 23cm) und schon kann QO-100 empfangen werden. Das Einstellen der Ausgabebands geschieht mittels Dip-Schalter im Converter.
DXPatrol GPSDO V3
190,00 €*
Generiert bis zu vier unabhängige Ausgangsfrequenzen LVCMOS 350 kHz bis 350 MHzHochleistungs-PLL mit niedrigem Phasenrauschen, < 0,7 ps RMS Jitter Ausgangsphase unabhängig einstellbar von 0-360° 1PPS-Ausgang NMEA Type-C Ausgangsdaten (U-center) Menünavigation/Einstellungen über Drehgeber WLAN-Verbindungen, App-gesteuert (QR-Code auf Display) 1PPS Einfach vollständig konfigurierbar über App NTP-Funktion (synchronisieren Sie Ihren Heim-PC mit der GPSDO-Uhr) 1 Millihertz Auflösung Ausgabe Standort, UTC-Zeit, verfügbare Satelliten etc. GPS-Antenne mit 3 m langem Kabel inklusive
Tipp
DXPATROL Full duplex QO-100 Groundstation
999,00 €*
Up-/Downlink-Transverter für den Betrieb über QO-100
Die DXPATROL Groundstation ist Ihre Plug and Play Bodenstation für den Funkbetrieb über QO-100.
Features:
Empfangsfrequenz: 10489,500 bis 10490,000MHz
Sendefrequenz: 2400,000 bis 2400,500 MHz
IF TX und RX Frequenz: 28.500 bis 29.000 / 50.500 bis 51.000/ 70.000 bis 70.500/ 144.500 bis 145.000/ 432.500 bis 433.000/ 1296.500 bis 1297.000 Mhz
Interne 10-MHz-Referenz für GPS-Lock
Ausgangsleistung der Transverterstufe bis zu 100 mW
Maximale RF-Ausgangsleistung 10 W @2,4 GHz basierend auf NXP MHR1008NT1
Werkseitig eingestellte Eingangsleistung 500 mW für VOX-Betrieb
Maximale RF-Eingangsleistung 5 W (1 W für optimale Leistung)
Automatisches Senden und Empfangen durch VOX PTT (optionaler PTT RCA-Anschluss auf der Rückseite)
Externer 10Mhz Referenzausgang
Versorgungsspannung 12V bis 14V
Thermischer Alarm > 60º C
SWR-Schutz und Alarm > 1:3
Alarm bei hoher Eingangsspannung
Balken- und Wattanzeige der Ausgangsleistung
SWR-Balken und Verhältnisanzeige
Stromverbrauchsanzeige und -alarm
Interne 5A-Sicherung;
LNB Phantom Power PTC-Schutz (bias-T)
NMEA GPS-Anzeige
Anzeige Anzahl der GPS-Satelliten in Reichweite
GPS-Koordinaten
QTH Locator Darstellung auf dem Bildschirm
UTC-Uhr und Datum
Firmware-Aktualisierung über WLAN
Lieferumfang:
DXPATROL Groundstation FD
DXPATROL LNB
GPS-Antenne / Maus
Englisches PDF-Handbuch als Download
