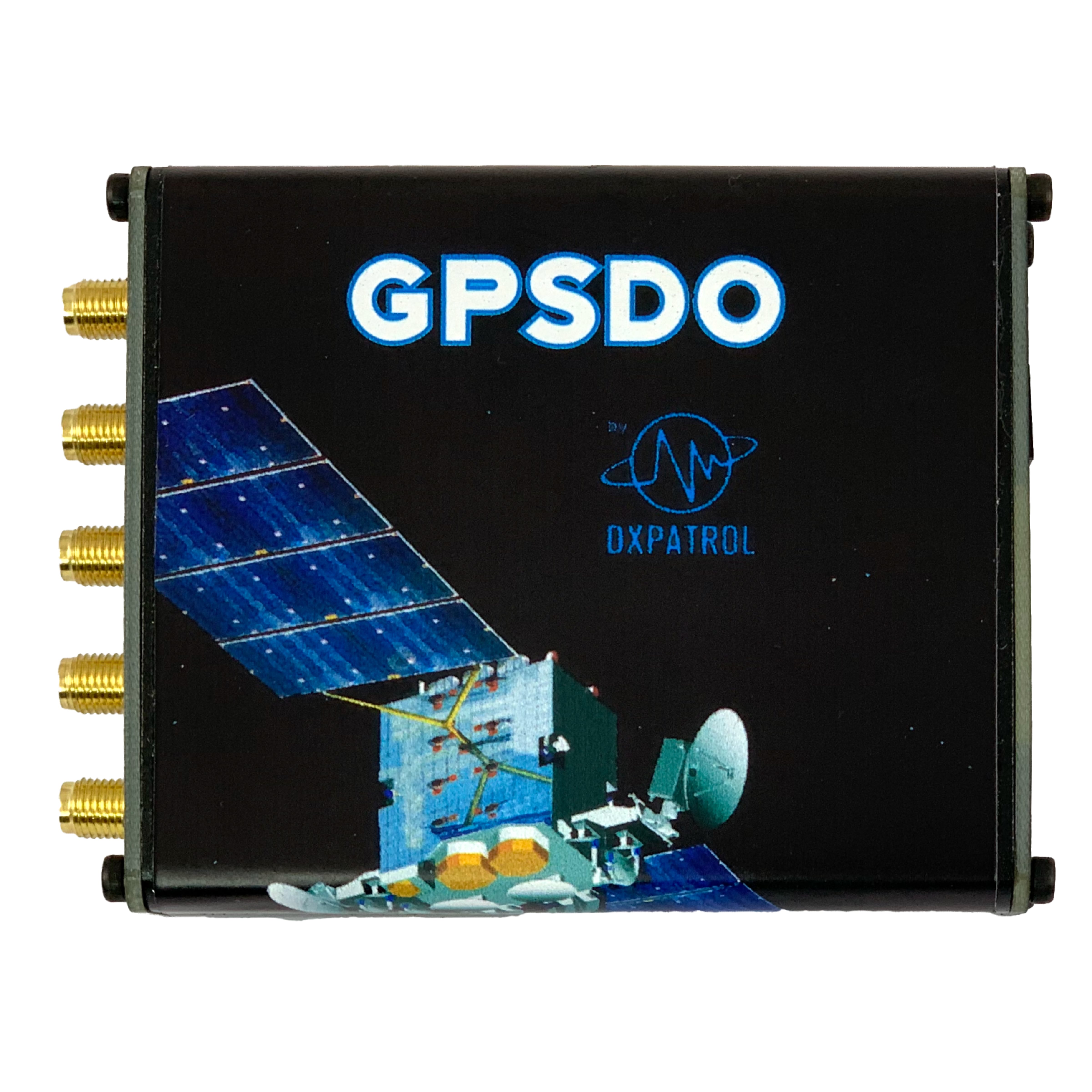

DXPatrol GPSDO 2.0 GPS disziplinierter Normaloszillator mit Oled Display

145,00 €*

Sofort verfügbar, Lieferzeit: 1-3 Tage

Produktnummer: 26149

Produktinformationen "DXPatrol GPSDO 2.0 GPS disziplinierter Normaloszillator mit Oled Display"

Version 2.0 des DX-Patrol GPSDO wurde speziell entwickelt für anspruchsvolle Anwendungen in hohen Frequenzbereichen. Der GPSDO nutzt eine U-Blox 7N GPS Referenz.

Neue Features:

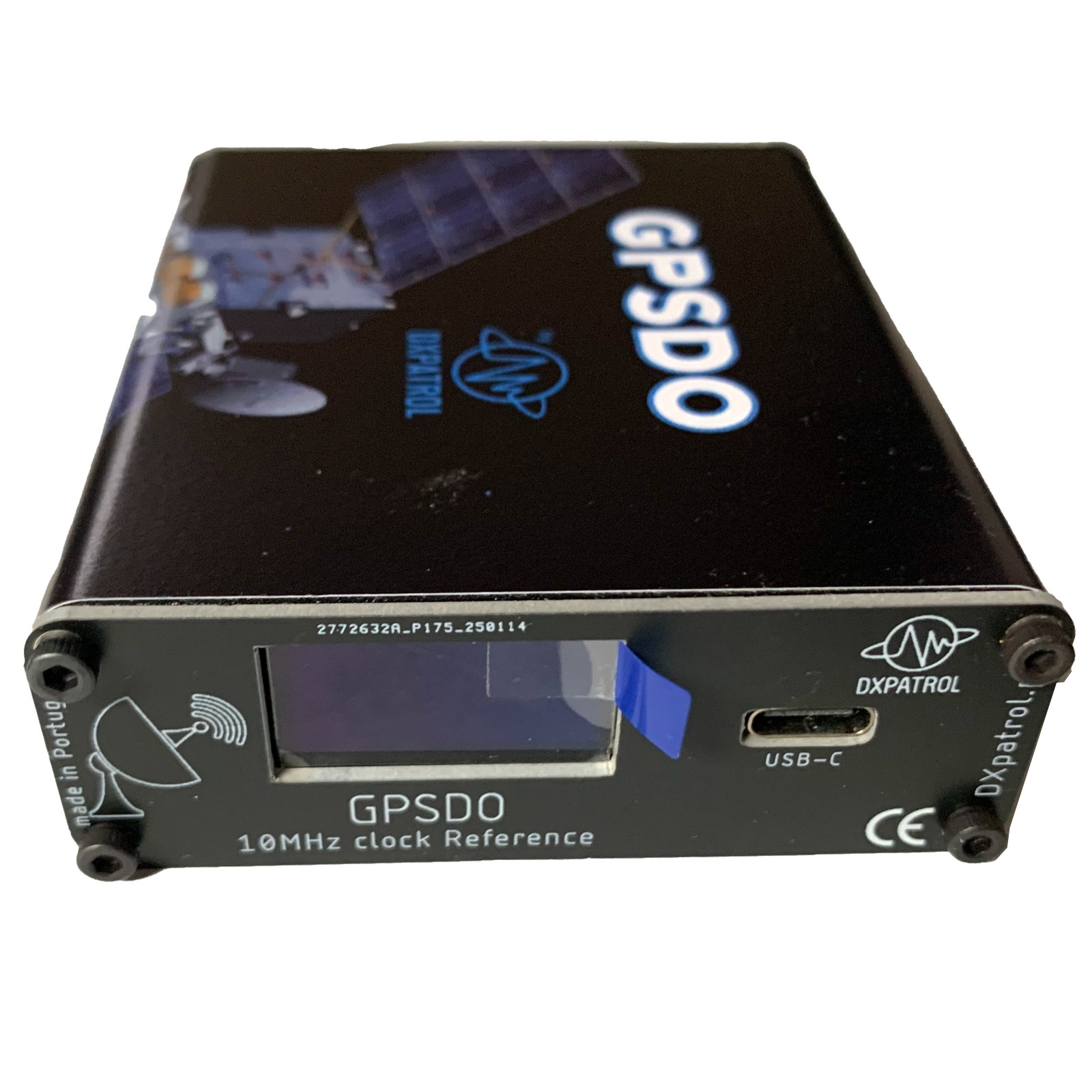

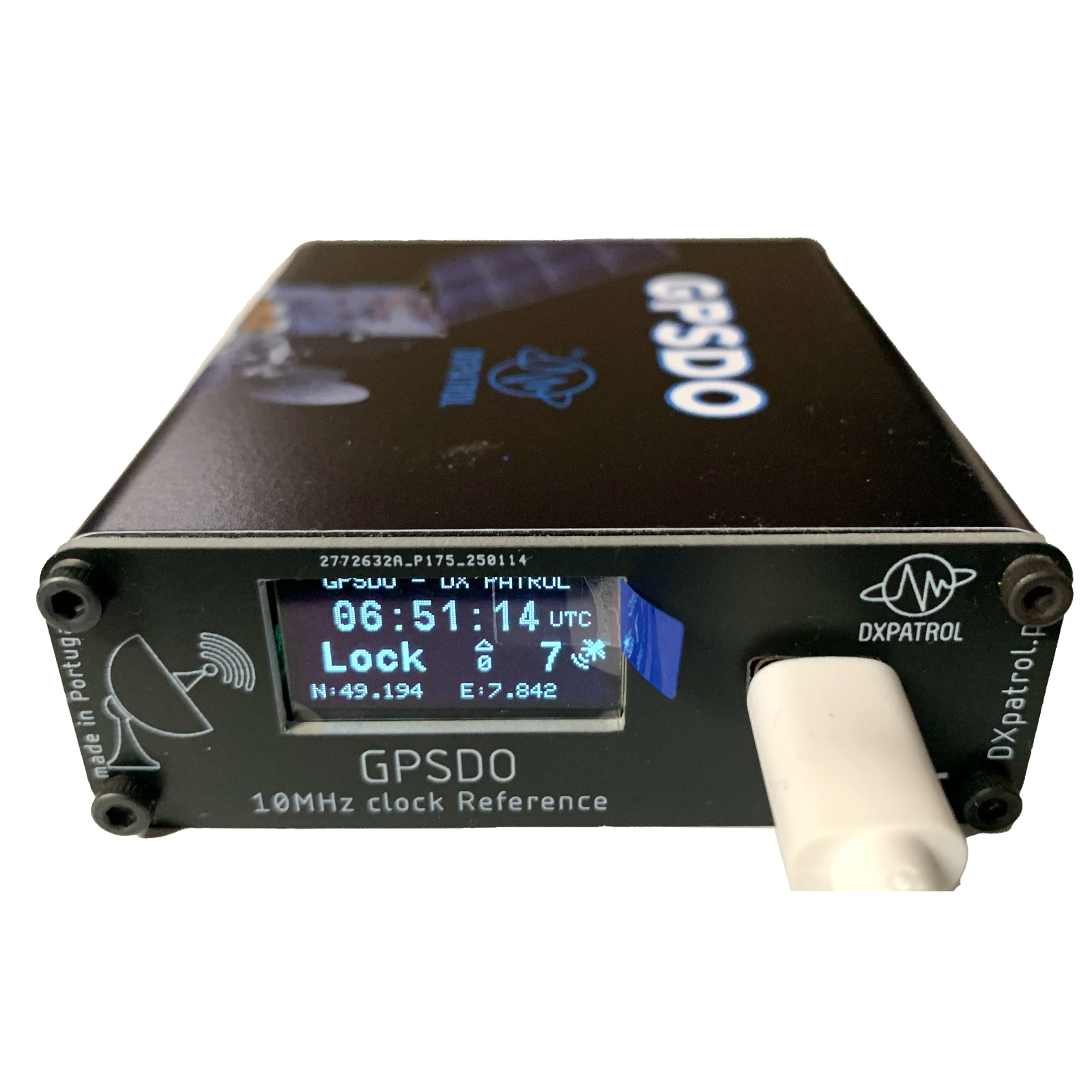

Oled Dislay zur Anzeige von

Der genauen UTC Uhrzeit
Anzahl der Satelliten
Wait / Lock
Lokale GPS - Koordinaten

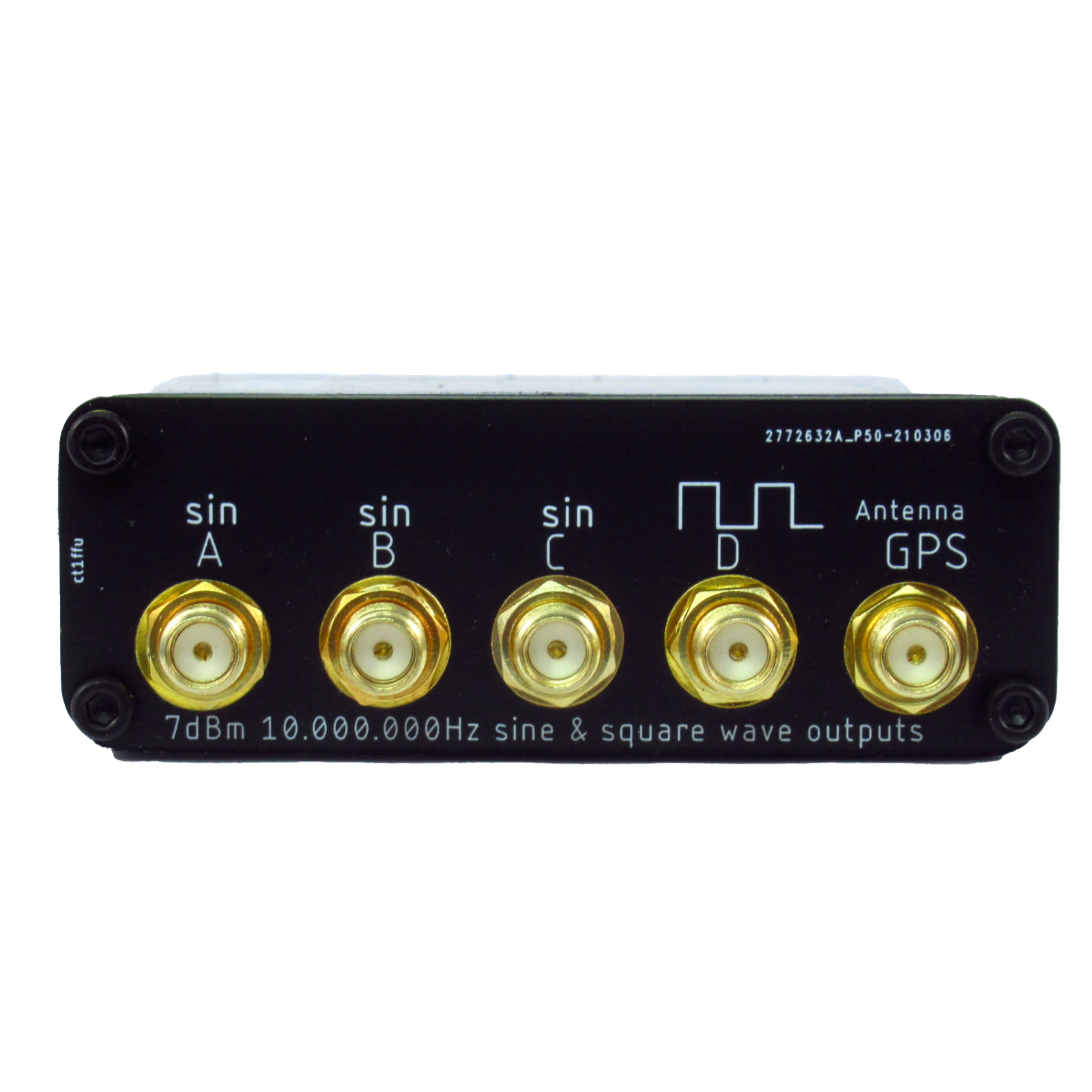

4 x 10 MHz Ausgänge SMA (3 x Sinus, 1 x Rechteck)

Merkmale:

- Oled-Display-Datenanzeige

- Ultragenaue UTC-Uhr

- Darstellung der lokalen GPS-Koordinaten

- Anzahl der Satelliten in Reichweite

- Wait / Lock-Anzeige.

- GPS, Galileu, Glonass Empfänger

- 4 ( 3+1) Ausgänge 10MHz 1.5vpp

- 3 Sinuswellenausgänge A+B+C ~ 7dBm

- 1 Square Wave Ausgang

- Phasenrauschen @ 1Hz -80dBc/Hz

- Phasenrauschen @ 10Hz -120dBc/Hz

- Phasenrauschen @ 1KHz -145dBc/Hz

- Phasenrauschen @ 10KHz - 150dBc/Hz

- Zweite Harmonische < 51dBs

- Dritte Harmonische < 56dBs

- Einschaltzeit ~ 5 Minuten

- Arbeitstemperaturbereich 0°C bis 75°C

- Betriebstemperatur ~50° C (OCXO)

- Versorgungsspannung 8V bis 14V

- Stromstärke 600mA in den ersten Minuten, 270mA wenn gelockt

- Abmessungen Metallgehäuse : 84mm / 71mm / 25mm
