DX-Patrol High Performance Helix Antenne für QO-100

115,00 €*

Sofort verfügbar, Lieferzeit: 2-5 Tage

Produktnummer: 26293

Produktinformationen "DX-Patrol High Performance Helix Antenne für QO-100 "

DX Patrol hat diese neue Helix entwickelt, die besonders für kleine Offset-Schüsseln mit außergewöhnlichen Ergebnissen arbeitet, selbst bei kleinen Schüsseln mit einem Durchmesser von 40 cm ist noch ein gutes Signal möglich.
Diese Art von Helix ist ein perfektes Feedsystem für diejenigen, die keine große Schüssel auf dem Dach, im Wohnmobil, beim Camping, in Wohnungen, auf dem Feld, in Notfällen usw. installieren können. Eignet sich aber auch für 90cm Spiegel hervorragend.

Die Helix wird aus einem robusten PETG-Material im 3D-Druckverfahren hergestellt, das wasser-, UV- und RF-beständig ist. Das PETG ist gut geeignet für RF bei 2,4 und 10 GHz. Die Gesamtdämpfung beträgt weniger als 1dB bei 10GHz und ist bei 2,4 GHz vernachlässigbar.

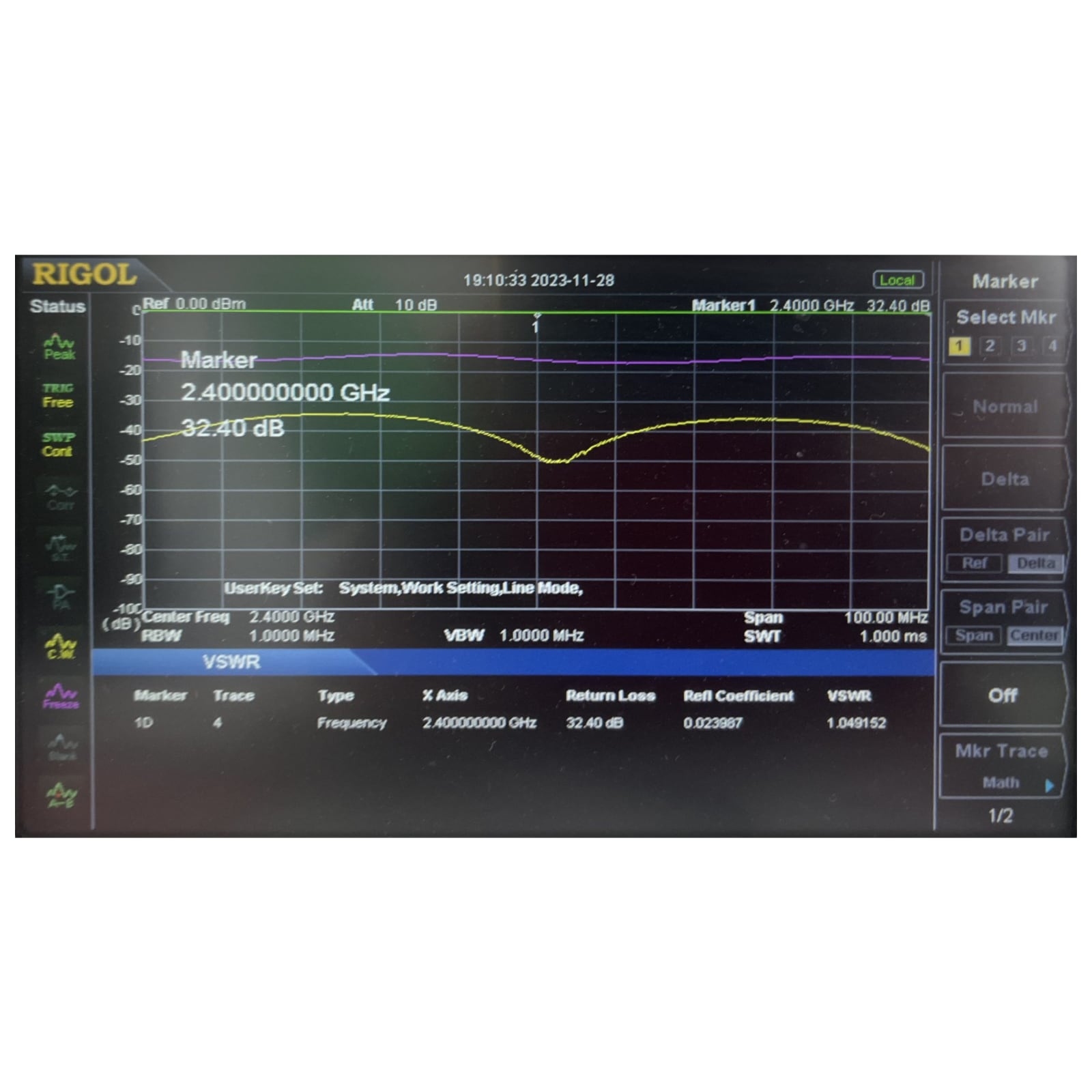

Die Installation ist denkbar einfach, es passen verschiedene LNBs perfekt rein. Wir empfehlen aber dringend das DX Patrol LNB zu verwenden, da hierfür das VSWR auf 1:1 eingestellt ist. Beim Einsatz anderer LNBs muss das VSWR ggf. nachjustiert werden.

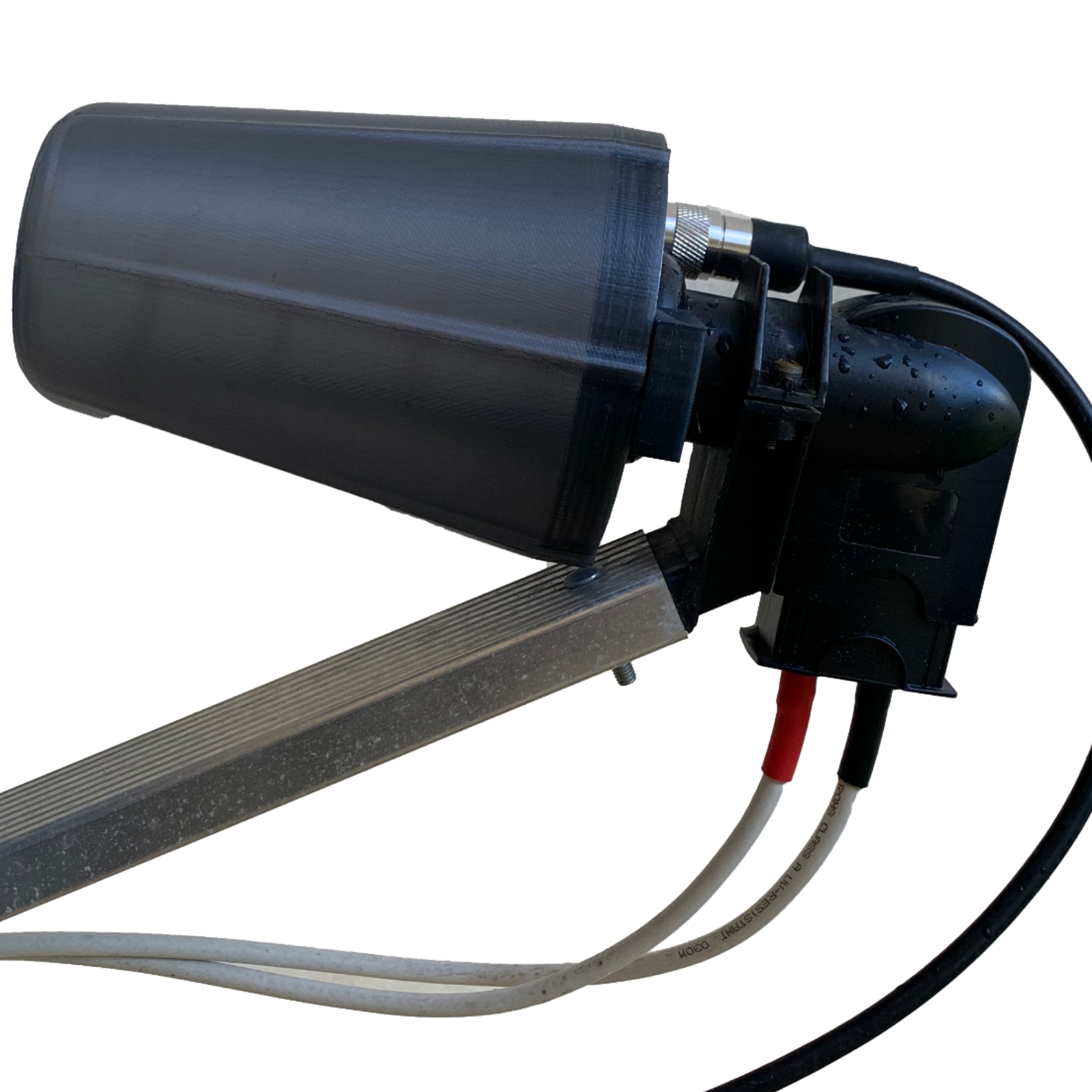

Die Gesamtlänge der Helix beträgt 16 cm, und das Gewicht mit LNB beträgt etwa 0,3 kg.

Diese Helix eignet sich für den schmalbandigen und DATV-Einsatz auf QO-100.

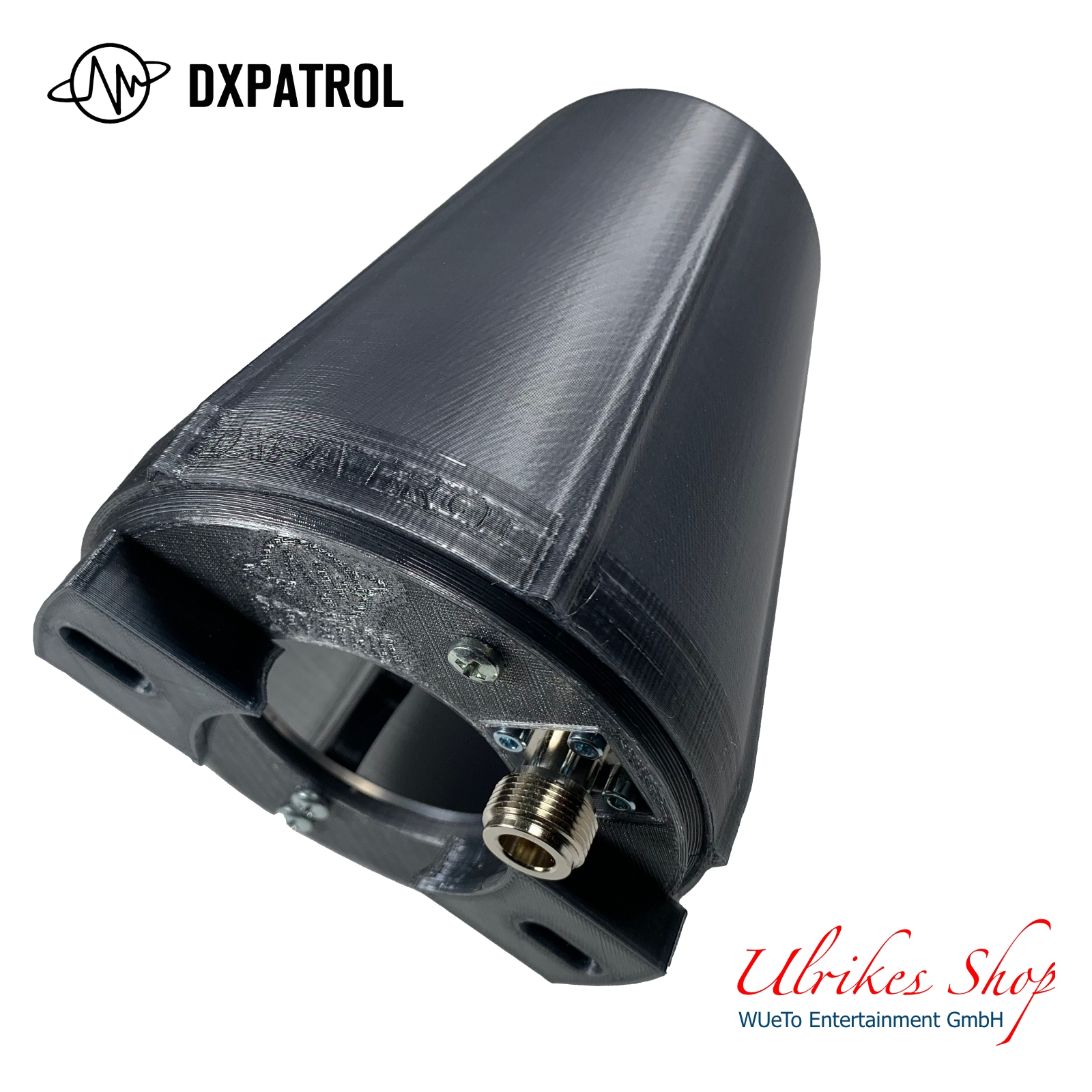

RF Anschluss: N

Bei dauerhafter Installation sollte der N-Stecker mit einem dafür geeigneten Isolierband abgedichtet werden

!! LNB nicht im Lieferumfang enthalten !!
