QO-100 RX-Set - Downconverter (IF:28MHz, 144Mhz, 432Mhz und 1296Mhz)
Produktnummer:
25963
Produktinformationen "QO-100 RX-Set - Downconverter (IF:28MHz, 144Mhz, 432Mhz und 1296Mhz)"
Set bestehend aus LNB (für QO-100 modifiziert) und dem DXPatrol Down-Converter
Einfaches Set-Up. Verbinden Sie das LNB (Sat-Schüssel auf QO-100 ausgerichtet) mit dem Down-Converter und diesen mit dem vorhandenen Allmode Gerät (10m, 2m, 70cm, 23cm) und schon kann QO-100 empfangen werden. Das Einstellen der Ausgabebands geschieht mittels Dip-Schalter im Converter.

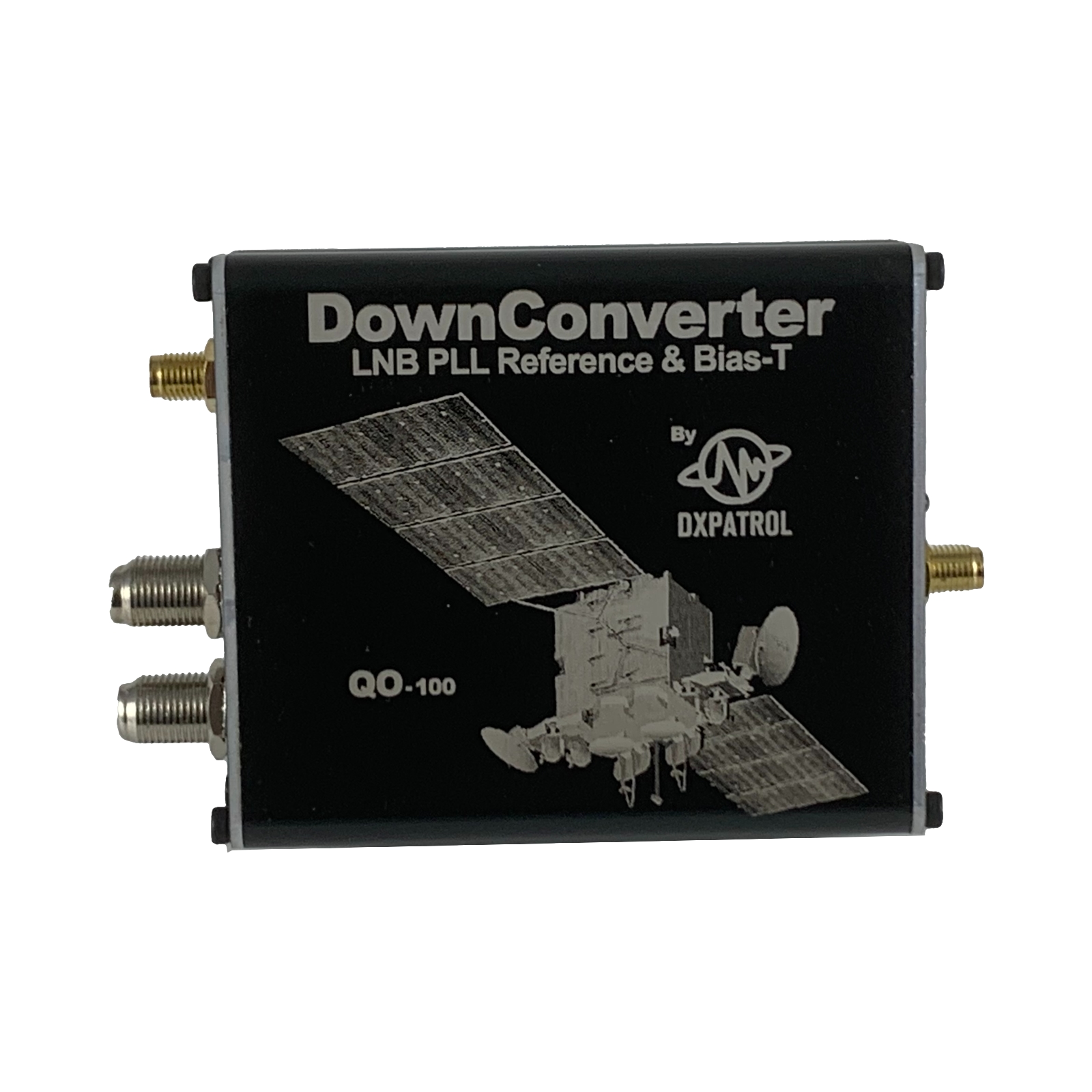

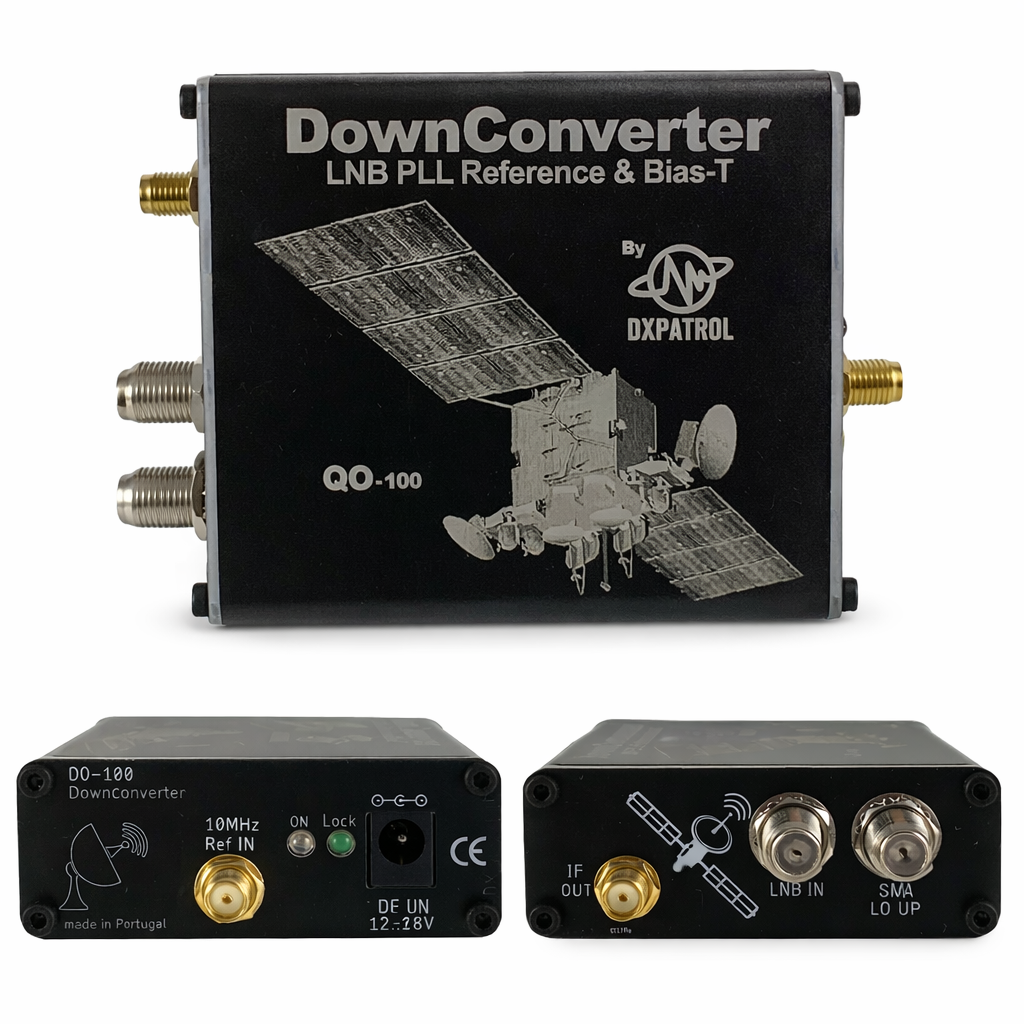

Der Down-Converter für den QO-100 von DX-Patrol ist ein komplettes Empfangs - Set mit PLL-Lock für LNB, Bias-T, ZF-Wandlung für 4 mögliche Amateurfunkbänder (28MHz, 144Mhz, 432Mhz und 1296Mhz)
Features:
- Eingangsspannung 12V bis 18V (LNB-Polarisations)
- Interner 10Mhz Referenz TCXO 0,5PPM

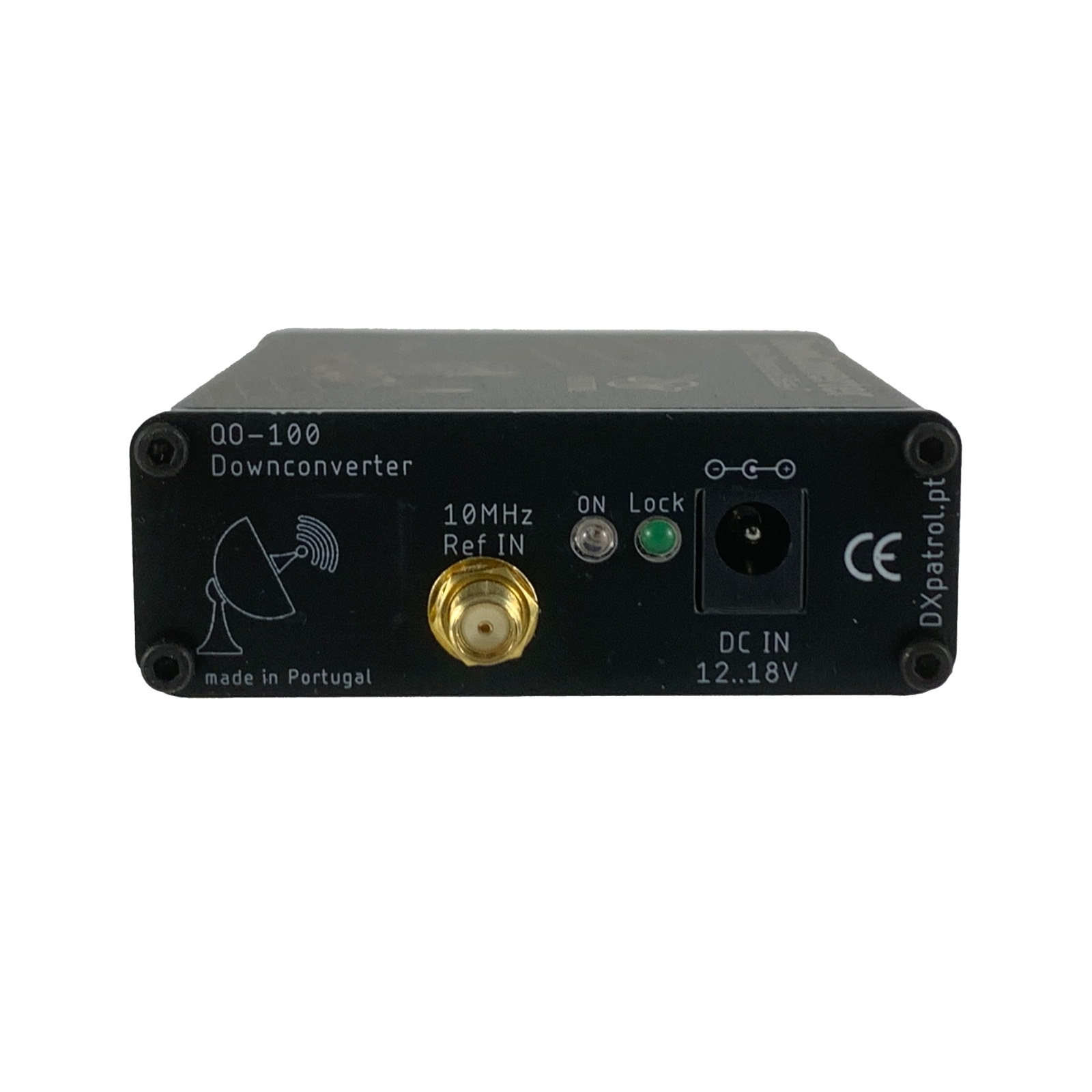

- Externer 10MHz GPSDO Eingang für noch stabilere Ergebnisse
- PLL-Lock-LED-Anzeige Interner RX Vorverstärker 12dB Verstärkung
- RX Verstärkungseinstellung
- Ausgang IF RF-Schutz
- Vier mögliche IF-Empfangsumsetzungen wählbar mittels Dippschalter
- Aluminiumgehäuse

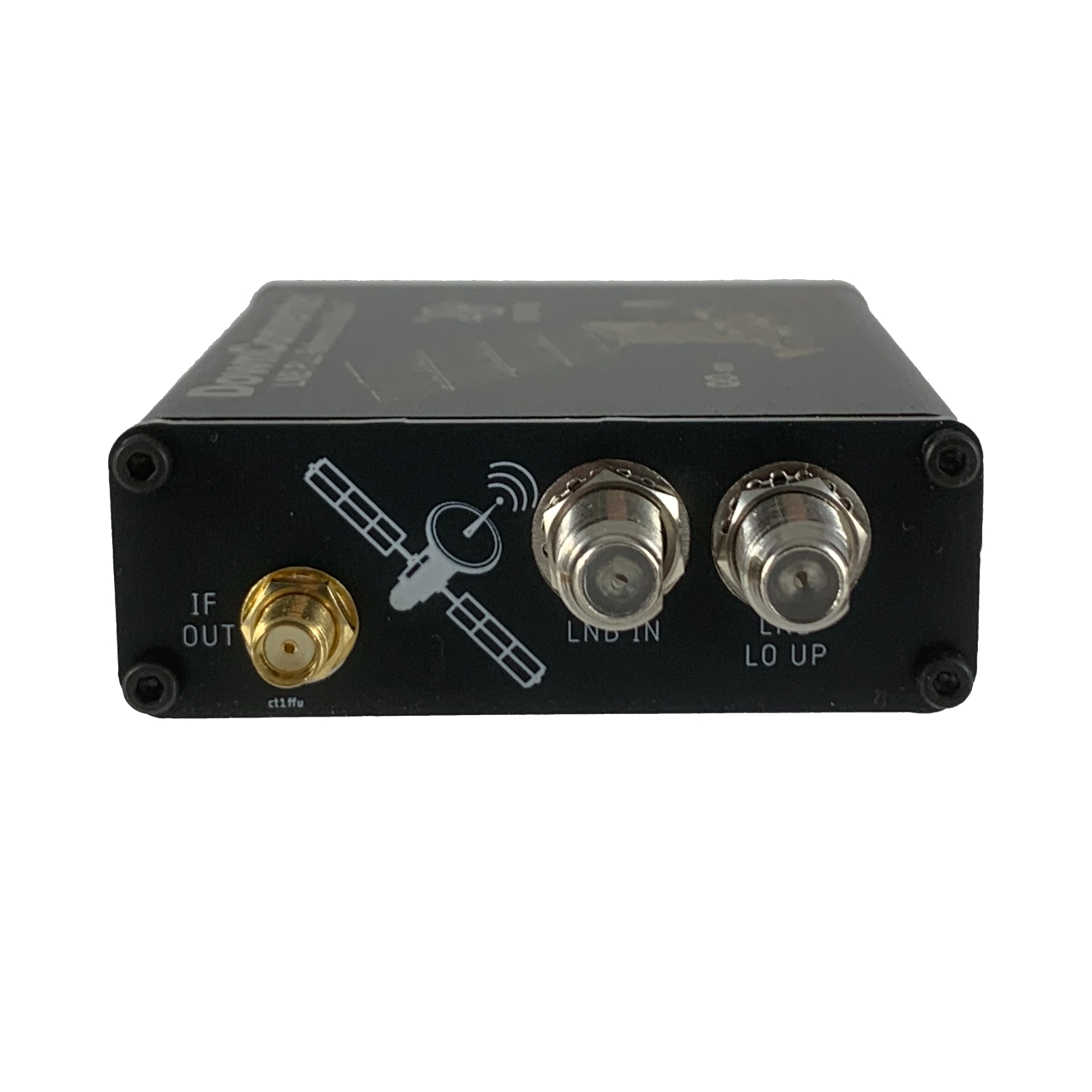

- F- TV-Kabelanschlüsse
- SMA IF und 10Mhz Eingangsanschlüsse
- Gleichspannungs-Eingangsanschluss (Masse auf Abschirmung)
- Äußerst genauer und stabiler Frequenzempfang des QO-100
- Einfache Bedienung ohne PC Lauter und klarer Empfang über den Transceiver / Receiver
