Boxed Uplink Converter OSCAR-100 Es Hail Sat 28, 144, 432, 1296 MHz nach 2400MHz

DXPatrol

135,00 €*

Preise inkl. MwSt. zzgl. Versandkosten

1 Bewertung

Sofort verfügbar, Lieferzeit: 1-3 Tage

Produktnummer: 25967

Produktinformationen "Boxed Uplink Converter OSCAR-100 Es Hail Sat 28, 144, 432, 1296 MHz nach 2400MHz"

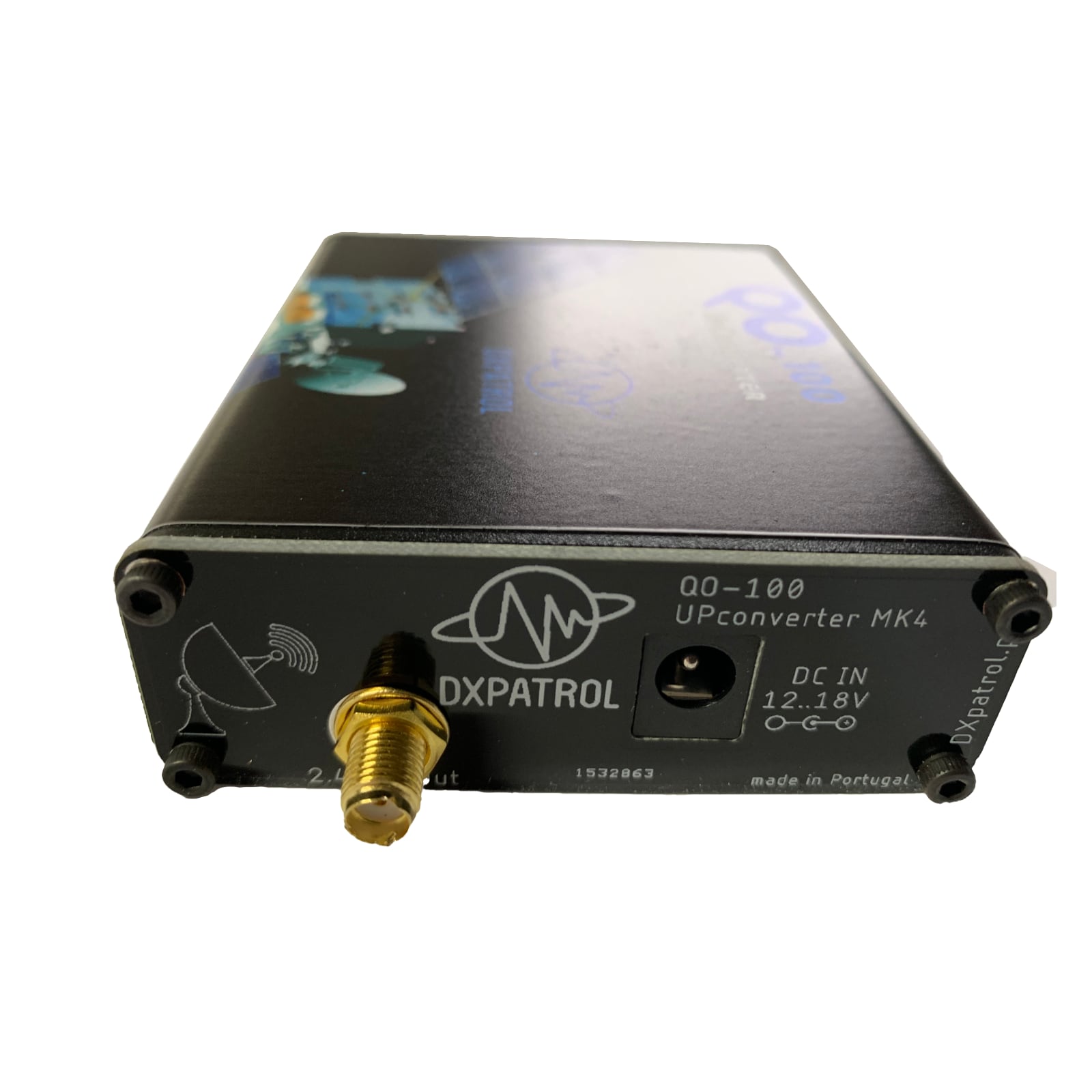

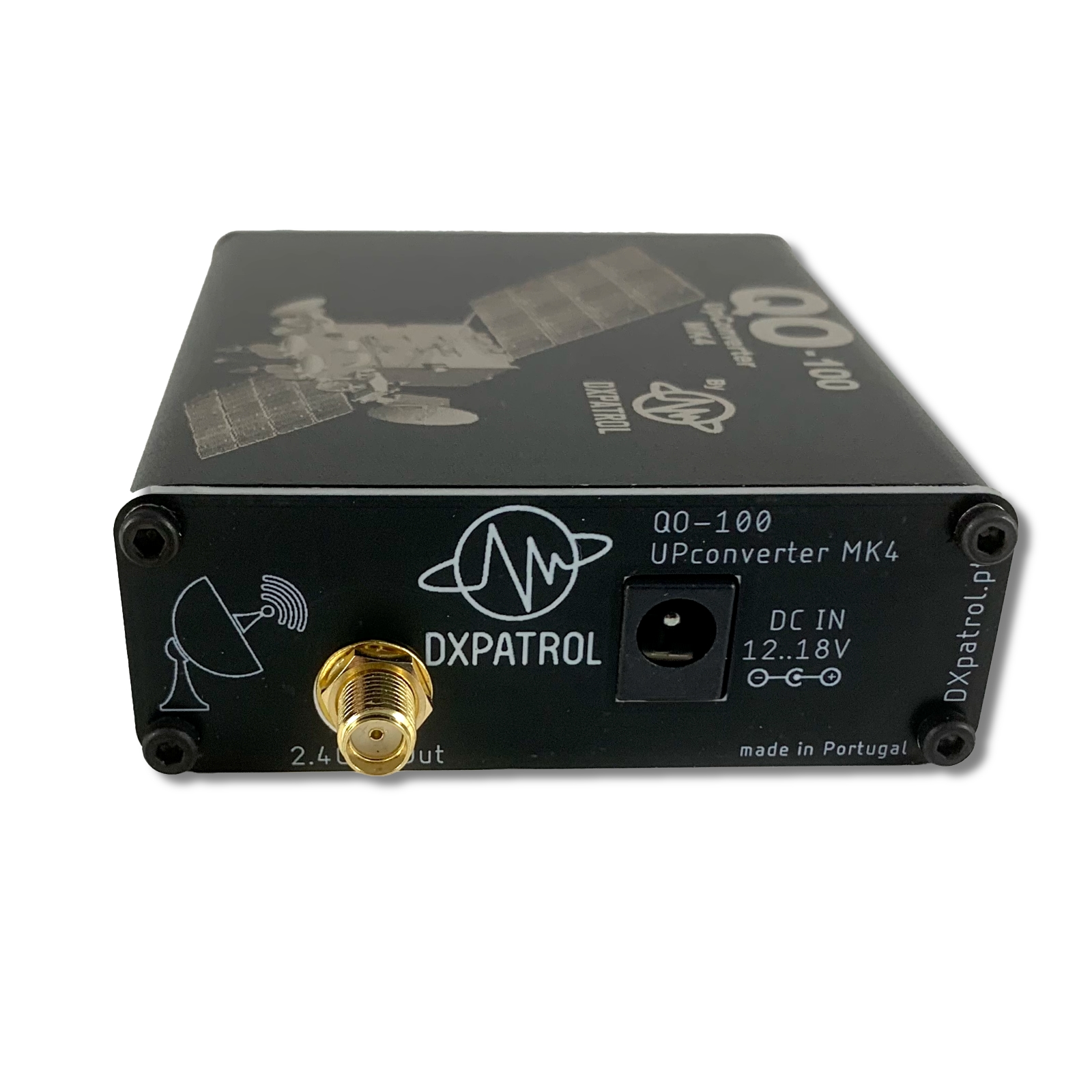

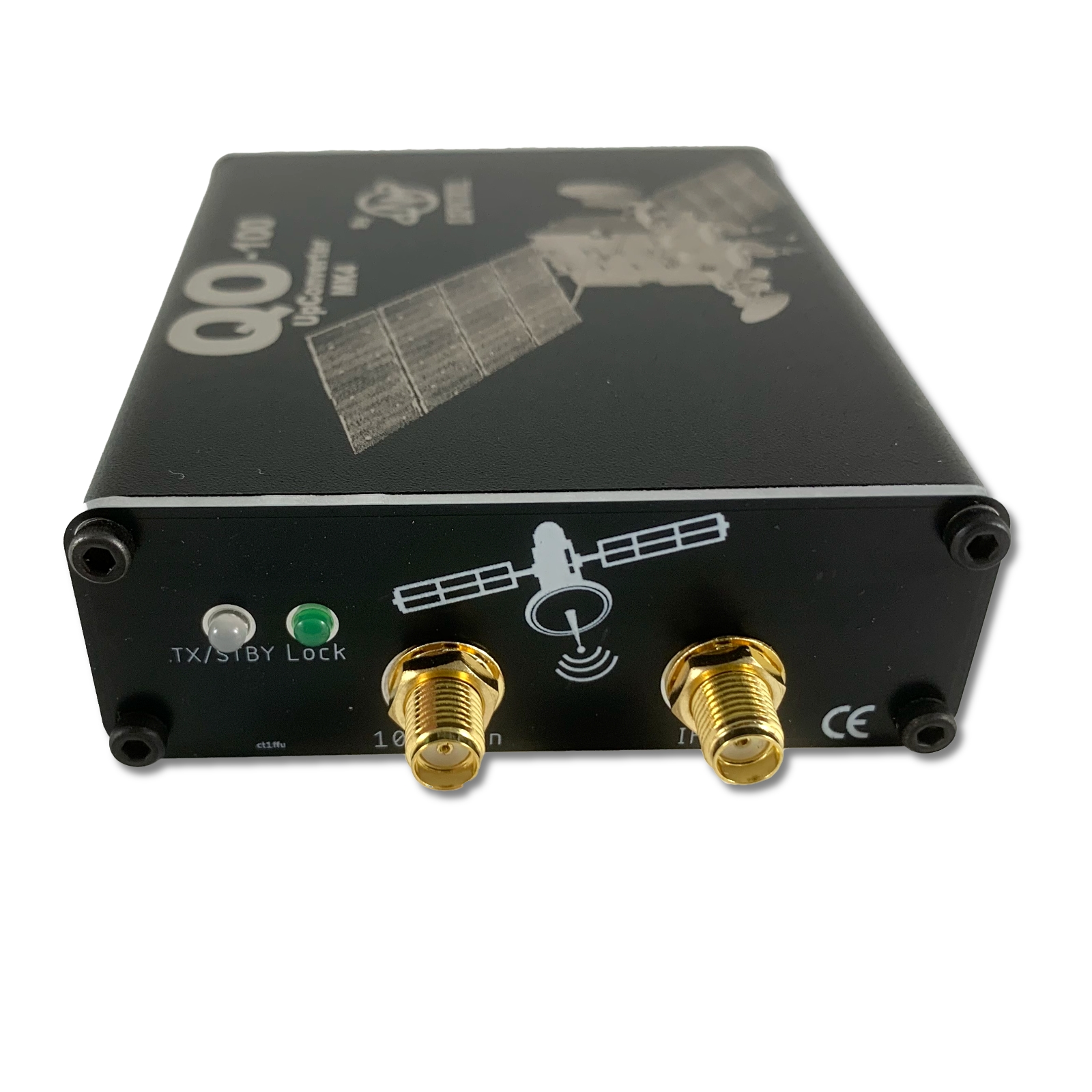

DX-Patrol Uplink Converter MK4 für OSCAR-100 im stabilen Gehäuse Es´Hail Sat von 28, 144, 432, 1296MHz nach 2400MHz

der 'DX-Patrol Uplink Converter für OSCAR-100 Es´Hail Sat' setzt das Signal Ihres Senders um in den Uplink Bereich des OSCAR-100 Satelliten. Die maximale Steuerleistung darf 6 Watt nicht überschreiten. Das Ausgangsleistung des Konverters liegt bei 100mW. Er ist für alle Betriebsarten geignet.

Spezifikationen:

Stabilisiert mit interner 10 Mhz TCXO Referenz oder einem externen GPSDO
TX output: 2400 MHz
TX input: 28, 144, 432, 1296 MHz - einstellbar mit Dipschalter
LO Input: Es ́hail-2 satellite OSCAR-100 >>2400Mhz<<: +10dBm- 1296 Mhz ( 434MHz)
TX RF input: ( 100mW to 3W max 6 W) 28, 144, 432, 1296 MHz
TX output: 100mW ( bis ca. 150 mW einstellbar )

Stabilisiert mit interner 10 Mhz TCXO Referenz oder einem externen GPSDO
Der Oszillator verfügt über 4 werkseitig vorprogrammierte Frequenzen für 4 IF-Anwendungen.
Der Oszi nutzt einen Analog Devices AF4351 Synthesizer
Extreme Genauigkeit und präzise Übertragungsfrequenz.

Anschlüsse: SMA
Platinengröße : 76mm/ 65mm
Spannungsversorgung: 10 - 15V
Strom: 300mA

1 von 1 Bewertungen

Bewerten Sie dieses Produkt!

Teilen Sie Ihre Erfahrungen mit anderen Kunden.

Anmelden

Ihre E-Mail-Adresse

Ihr Passwort

Sortiert nach

16. Dezember 2020 15:44

Unglaublich unkompliziert und effizient

Mit einer 2.4GHz WLAN Grid Antenne konnte ich bereits auf Anhieb sehr schwach mein Signal über einen websdr zurückhören. Die Einrichtung war extrem einfach.

Alles für QO-100

Tipp

2400MHz QO-100 Amplifier Leistungsverstärker 12W

Der neue Verstärker von DXpatrol für QO-100 bei 2400 MHz mit 12 Watt (max 20Watt) Basierend auf dem neuen BLP9G0722-20G stellen wir diesen einfachen Verstärker vor. Der Verstärker hat eine Ausgangsleistung von 12 Watt, 20 Watt sind ohne jegliche Modifikation möglich. Die Verstärkerverstärkung beträgt etwa 25 dB, daher beträgt die optimale Eingangsleistung etwa 50 mW bis 100 mW. Ausgangsleistung: 50 mW für 12 Watt (100 mW für 20 Watt Ausgang). Die Spannung beträgt 28 V Gleichstrom und der Verstärker benötigt bis zu 2 A. LDMos, robuster Verstärker im Aluminiumgehäu Konzipiert unter anderem für DXpatrol Upconverter. Eingang 50mW (max 100mW!) Ausgang 12W bei 50mW in, 20W bei 100mW in. 12V bis 28V StepUP-Converter im Lieferumfang Maximale Stromaufnahme 2A TX-Masse-PTT Vox-PTT SMA-Stecker Durchführungskondensatoren Anschluss für SWR- und POWER-Meter-Anzeige. SWR- Eingang 1:1,3 @ 50 Ohm Maximale VSWR-Ausgabe - 5:1 Ausgabe Power:DC 0V bis 4V ( volle Leistung ) Ausgabe SWR: DC 1,5V@ SWR 1:1 /~/ 4V @ SWR Ꝏ Es wird dringend empfohlen, den Verstärker auf einen Kühlkörper aufzubringen, wenn die Ausgangsleistung von > 10W sein soll.Im Lieferumfang: PA & DC/DC Wandler (12V => 28V einstellbar)

185,00 €*

Boxed Uplink Converter OSCAR-100 Es Hail Sat 28, 144, 432, 1296 MHz nach 2400MHz

DX-Patrol Uplink Converter MK4 für OSCAR-100 im stabilen Gehäuse Es´Hail Sat von 28, 144, 432, 1296MHz nach 2400MHz der 'DX-Patrol Uplink Converter für OSCAR-100 Es´Hail Sat' setzt das Signal Ihres Senders um in den Uplink Bereich des OSCAR-100 Satelliten. Die maximale Steuerleistung darf 6 Watt nicht überschreiten. Das Ausgangsleistung des Konverters liegt bei 100mW. Er ist für alle Betriebsarten geignet. Spezifikationen: Stabilisiert mit interner 10 Mhz TCXO Referenz oder einem externen GPSDO TX output: 2400 MHzTX input: 28, 144, 432, 1296 MHz - einstellbar mit DipschalterLO Input: Es ́hail-2 satellite OSCAR-100 >>2400Mhz<<: +10dBm- 1296 Mhz ( 434MHz)TX RF input: ( 100mW to 3W max 6 W) 28, 144, 432, 1296 MHzTX output: 100mW ( bis ca. 150 mW einstellbar ) Stabilisiert mit interner 10 Mhz TCXO Referenz oder einem externen GPSDODer Oszillator verfügt über 4 werkseitig vorprogrammierte Frequenzen für 4 IF-Anwendungen.Der Oszi nutzt einen Analog Devices AF4351 SynthesizerExtreme Genauigkeit und präzise Übertragungsfrequenz. Anschlüsse: SMAPlatinengröße : 76mm/ 65mmSpannungsversorgung: 10 - 15VStrom: 300mA

135,00 €*

Tipp

DX-Patrol Helix Antenne 4 Windungen für QO-100 MIT LNB

Die Helix Antenne ist bei Funkbegeisterten für ihre Effizienz, niedrigem VSWR über eine große Bandbreite, perfekte zirkulare Polarisation und einfacher Installation in jedem Spiegel bekannt. Sie ist eine der beliebtesten Antennen für den Einsatz über QO-100 DX Patrol hat diese neue Helix entwickelt, die besonders für kleine Offset-Schüsseln mit außergewöhnlichen Ergebnissen arbeitet, selbst bei kleinen Schüsseln mit einem Durchmesser von 40 cm ist noch ein gutes Signal möglich. Diese Art von Helix ist ein perfektes Feedsystem für diejenigen, die keine große Schüssel auf dem Dach, im Wohnmobil, beim Camping, in Wohnungen, auf dem Feld, in Notfällen usw. installieren können. Eignet sich aber auch für 90cm Spiegel hervorragend. Die Helix wird aus einem robusten PETG-Material im 3D-Druckverfahren hergestellt, das wasser-, UV- und RF-beständig ist. Das PETG ist gut geeignet für RF bei 2,4 und 10 GHz. Die Gesamtdämpfung beträgt weniger als 1dB bei 10GHz und ist bei 2,4 GHz vernachlässigbar. Die Installation ist denkbar einfach, es passen verschiedene LNBs perfekt rein. Wir empfehlen aber dringend das DX Patrol LNB zu verwenden, da hierfür das VSWR auf 1:1 eingestellt ist. Beim Einsatz anderer LNBs muss das VSWR ggf. nachjustiert werden. Die Gesamtlänge der Helix beträgt 16 cm, und das Gewicht mit LNB beträgt etwa 0,3 kg. Diese Helix eignet sich für den schmalbandigen und DATV-Einsatz auf QO-100. RF Anschluss: N Bei dauerhafter Installation sollte der N-Stecker mit einem dafür geeigneten Isolierband abgedichtet werden Lieferumfang:DX-PAtrol Helix Antenne DX-Patroll LNB modifiziert für QO-100

139,00 €*

Tipp

DX-Patrol High Performance Helix Antenne für QO-100

Die Helix Antenne ist bei Funkbegeisterten für ihre Effizienz, niedrigem VSWR über eine große Bandbreite, perfekte zirkulare Polarisation und einfacher Installation in jedem Spiegel bekannt. Sie ist eine der beliebtesten Antennen für den Einsatz über QO-100 DX Patrol hat diese neue Helix entwickelt, die besonders für kleine Offset-Schüsseln mit außergewöhnlichen Ergebnissen arbeitet, selbst bei kleinen Schüsseln mit einem Durchmesser von 40 cm ist noch ein gutes Signal möglich.Diese Art von Helix ist ein perfektes Feedsystem für diejenigen, die keine große Schüssel auf dem Dach, im Wohnmobil, beim Camping, in Wohnungen, auf dem Feld, in Notfällen usw. installieren können. Eignet sich aber auch für 90cm Spiegel hervorragend. Die Helix wird aus einem robusten PETG-Material im 3D-Druckverfahren hergestellt, das wasser-, UV- und RF-beständig ist. Das PETG ist gut geeignet für RF bei 2,4 und 10 GHz. Die Gesamtdämpfung beträgt weniger als 1dB bei 10GHz und ist bei 2,4 GHz vernachlässigbar. Die Installation ist denkbar einfach, es passen verschiedene LNBs perfekt rein. Wir empfehlen aber dringend das DX Patrol LNB zu verwenden, da hierfür das VSWR auf 1:1 eingestellt ist. Beim Einsatz anderer LNBs muss das VSWR ggf. nachjustiert werden. Die Gesamtlänge der Helix beträgt 16 cm, und das Gewicht mit LNB beträgt etwa 0,3 kg. Diese Helix eignet sich für den schmalbandigen und DATV-Einsatz auf QO-100. RF Anschluss: N Bei dauerhafter Installation sollte der N-Stecker mit einem dafür geeigneten Isolierband abgedichtet werden !! LNB nicht im Lieferumfang enthalten !!

115,00 €*

Tipp

DXPatrol GPSDO 2.0 GPS disziplinierter Normaloszillator mit Oled Display

Version 2.0 des DX-Patrol GPSDO wurde speziell entwickelt für anspruchsvolle Anwendungen in hohen Frequenzbereichen. Der GPSDO nutzt eine U-Blox 7N GPS Referenz. Neue Features: Oled Dislay zur Anzeige von Der genauen UTC Uhrzeit Anzahl der Satelliten Wait / Lock Lokale GPS - Koordinaten 4 x 10 MHz Ausgänge SMA (3 x Sinus, 1 x Rechteck) Merkmale: - Oled-Display-Datenanzeige - Ultragenaue UTC-Uhr - Darstellung der lokalen GPS-Koordinaten - Anzahl der Satelliten in Reichweite - Wait / Lock-Anzeige. - GPS, Galileu, Glonass Empfänger - 4 ( 3+1) Ausgänge 10MHz 1.5vpp - 3 Sinuswellenausgänge A+B+C ~ 7dBm - 1 Square Wave Ausgang - Phasenrauschen @ 1Hz -80dBc/Hz - Phasenrauschen @ 10Hz -120dBc/Hz - Phasenrauschen @ 1KHz -145dBc/Hz - Phasenrauschen @ 10KHz - 150dBc/Hz - Zweite Harmonische < 51dBs - Dritte Harmonische < 56dBs - Einschaltzeit ~ 5 Minuten - Arbeitstemperaturbereich 0°C bis 75°C - Betriebstemperatur ~50° C (OCXO) - Versorgungsspannung 8V bis 14V - Stromstärke 600mA in den ersten Minuten, 270mA wenn gelockt - Abmessungen Metallgehäuse : 84mm / 71mm / 25mm

145,00 €*

Tipp

DXPATROL Full duplex QO-100 Groundstation

Up-/Downlink-Transverter für den Betrieb über QO-100  Die DXPATROL Groundstation ist Ihre Plug and Play Bodenstation für den Funkbetrieb über QO-100. Features: Empfangsfrequenz: 10489,500 bis 10490,000MHz Sendefrequenz: 2400,000 bis 2400,500 MHz IF TX und RX Frequenz: 28.500 bis 29.000 / 50.500 bis 51.000/ 70.000 bis 70.500/ 144.500 bis 145.000/ 432.500 bis 433.000/ 1296.500 bis 1297.000 Mhz Interne 10-MHz-Referenz für GPS-Lock Ausgangsleistung der Transverterstufe bis zu 100 mW Maximale RF-Ausgangsleistung 10 W @2,4 GHz basierend auf NXP MHR1008NT1 Werkseitig eingestellte Eingangsleistung 500 mW für VOX-Betrieb Maximale RF-Eingangsleistung 5 W (1 W für optimale Leistung) Automatisches Senden und Empfangen durch VOX PTT (optionaler PTT RCA-Anschluss auf der Rückseite) Externer 10Mhz Referenzausgang Versorgungsspannung 12V bis 14V Thermischer Alarm > 60º C SWR-Schutz und Alarm > 1:3 Alarm bei hoher Eingangsspannung Balken- und Wattanzeige der Ausgangsleistung SWR-Balken und Verhältnisanzeige Stromverbrauchsanzeige und -alarm Interne 5A-Sicherung; LNB Phantom Power PTC-Schutz (bias-T) NMEA GPS-Anzeige Anzeige Anzahl der GPS-Satelliten in Reichweite GPS-Koordinaten QTH Locator Darstellung auf dem Bildschirm UTC-Uhr und Datum Firmware-Aktualisierung über WLAN  Lieferumfang: DXPATROL Groundstation FD  DXPATROL LNB GPS-Antenne / Maus  Englisches PDF-Handbuch als Download

999,00 €*

DXPatrol GPSDO V3

Generiert bis zu vier unabhängige Ausgangsfrequenzen LVCMOS 350 kHz bis 350 MHzHochleistungs-PLL mit niedrigem Phasenrauschen, < 0,7 ps RMS Jitter Ausgangsphase unabhängig einstellbar von 0-360° 1PPS-Ausgang NMEA Type-C Ausgangsdaten (U-center) Menünavigation/Einstellungen über Drehgeber WLAN-Verbindungen, App-gesteuert (QR-Code auf Display) 1PPS Einfach vollständig konfigurierbar über App NTP-Funktion (synchronisieren Sie Ihren Heim-PC mit der GPSDO-Uhr) 1 Millihertz Auflösung Ausgabe Standort, UTC-Zeit, verfügbare Satelliten etc. GPS-Antenne mit 3 m langem Kabel inklusive

190,00 €*

LNB modifiziert

DX-Patrol LNB modifiziert.LNB zur Nutzung mit DXPatrol Downconverter, DXPatrol Groundstation, DXPatrol QO-100 Empfangsset.Anschlüsse:LO => Eingan 25Mhz ReferenzfrequenzSIGNAL => Eingang Spannungsversorgung 12V / 14V (Polarisationsumschaltung), Ausgang 739Mhz Signal

28,50 €*

Pigtail N-Stecker / SMA-Stecker 30cm RG316 hochwertig einzeln geprüft

1 Kabel fertig konfektioniert mit SMA Stecker (male) und N Stecker Hochwertig, jedes Kabel wird vor dem Versand nochmals geprüft Einsatzbeispiele: Verbinden von einzelnen Modulen mit SMA-Buchse und N-BuchseMesskabel für Network Analyser Lieferumfang: 1 Adapterkabel Länge: 30cm mit 1 x SMA Stecker + 1 x N Stecker

7,49 €*

Pigtail SMA-Stecker/SMA-Stecker 20cm RG316 hochwertig einzeln geprüft

1 Kabel RG 316 fertig konfektioniert mit SMA Steckern (male) Hochwertig, jedes Kabel wird vor dem Versand nochmals geprüft Einsatzbeispiele: Verbinden von einzelnen Modulen mit SMA-BuchsenMesskabel für Network Analyser Lieferumfang: 1 Adapterkabel Länge: 20cm mit 2 x SMA Stecker

5,00 €*

Pigtail SMA-Stecker/SMA-Stecker 30cm RG316 hochwertig einzeln geprüft

1 Kabel fertig konfektioniert mit SMA Steckern (male) Hochwertig, jedes Kabel wird vor dem Versand nochmals geprüft Einsatzbeispiele: Verbinden von einzelnen Modulen mit SMA-BuchsenMesskabel für Network Analyser Lieferumfang: 1 Adapterkabel Länge: 30cm mit 2 x SMA Stecker

5,30 €*

Tipp

QO-100 POTY Antenne "N"- montiert und abgeglichen

POTY Dualband-Antenne "POTY" (Patch Of The Year) ist eine einfache Dualband Patchantenne für Es' hail-2 / QO-100. Damit wird der Betrieb über den geostationären Satelliten mit nur einer SAT-Schüssel möglich TX 2400 MHz Zirkular polarisierte Patch-Antenne RX 10500 MHz Lineare Hornantenne mit dielektrischer Linse Anschluss: N Die Antenne ist bereits komplett montiert und abgeglichen

55,00 €*

Tipp

QO-100 POTY Antenne "SMA" - montiert und abgeglichen

POTY Dualband-Antenne "POTY" (Patch Of The Year) ist eine einfache Dualband Patchantenne für Es' hail-2 / QO-100. Damit wird der Betrieb über den geostationären Satelliten mit nur einer SAT-Schüssel möglich TX 2400 MHz Zirkular polarisierte Patch-Antenne RX 10500 MHz Lineare Hornantenne mit dielektrischer Linse Anschluss: SMA Die Antenne ist bereits komplett montiert und abgeglichen

55,00 €*

QO-100 RX-Set - Downconverter (IF:28MHz, 144Mhz, 432Mhz und 1296Mhz)

Set bestehend aus LNB (für QO-100 modifiziert) und dem DXPatrol Down-Converter Der Down-Converter für den QO-100 von DX-Patrol ist ein komplettes Empfangs - Set mit PLL-Lock für LNB, Bias-T, ZF-Wandlung für 4 mögliche Amateurfunkbänder (28MHz, 144Mhz, 432Mhz und 1296Mhz) Features: Eingangsspannung 12V bis 18V (LNB-Polarisations)Interner 10Mhz Referenz TCXO 0,5PPMExterner 10MHz GPSDO Eingang für noch stabilere ErgebnissePLL-Lock-LED-Anzeige Interner RX Vorverstärker 12dB Verstärkung RX Verstärkungseinstellung Ausgang IF RF-Schutz Vier mögliche IF-Empfangsumsetzungen wählbar mittels DippschalterAluminiumgehäuse F- TV-Kabelanschlüsse SMA IF und 10Mhz Eingangsanschlüsse Gleichspannungs-Eingangsanschluss (Masse auf Abschirmung) Äußerst genauer und stabiler Frequenzempfang des QO-100 Einfache Bedienung ohne PC Lauter und klarer Empfang über den Transceiver / Receiver Einfaches Set-Up. Verbinden Sie das LNB (Sat-Schüssel auf QO-100 ausgerichtet) mit dem Down-Converter und diesen mit dem vorhandenen Allmode Gerät (10m, 2m, 70cm, 23cm) und schon kann QO-100 empfangen werden. Das Einstellen der Ausgabebands geschieht mittels Dip-Schalter im Converter.

185,00 €*
