DXPATROL Full duplex QO-100 Groundstation
Produktnummer:
26259
Produktinformationen "DXPATROL Full duplex QO-100 Groundstation"
Up-/Downlink-Transverter für den Betrieb über QO-100
Die DXPATROL Groundstation ist Ihre Plug and Play Bodenstation für den Funkbetrieb über QO-100.
Features:
- Empfangsfrequenz: 10489,500 bis 10490,000MHz
- Sendefrequenz: 2400,000 bis 2400,500 MHz
- IF TX und RX Frequenz: 28.500 bis 29.000 / 50.500 bis 51.000/ 70.000 bis 70.500/ 144.500 bis 145.000/ 432.500 bis 433.000/ 1296.500 bis 1297.000 Mhz
- Interne 10-MHz-Referenz für GPS-Lock
- Ausgangsleistung der Transverterstufe bis zu 100 mW
- Maximale RF-Ausgangsleistung 10 W @2,4 GHz basierend auf NXP MHR1008NT1
- Werkseitig eingestellte Eingangsleistung 500 mW für VOX-Betrieb
- Maximale RF-Eingangsleistung 5 W (1 W für optimale Leistung)

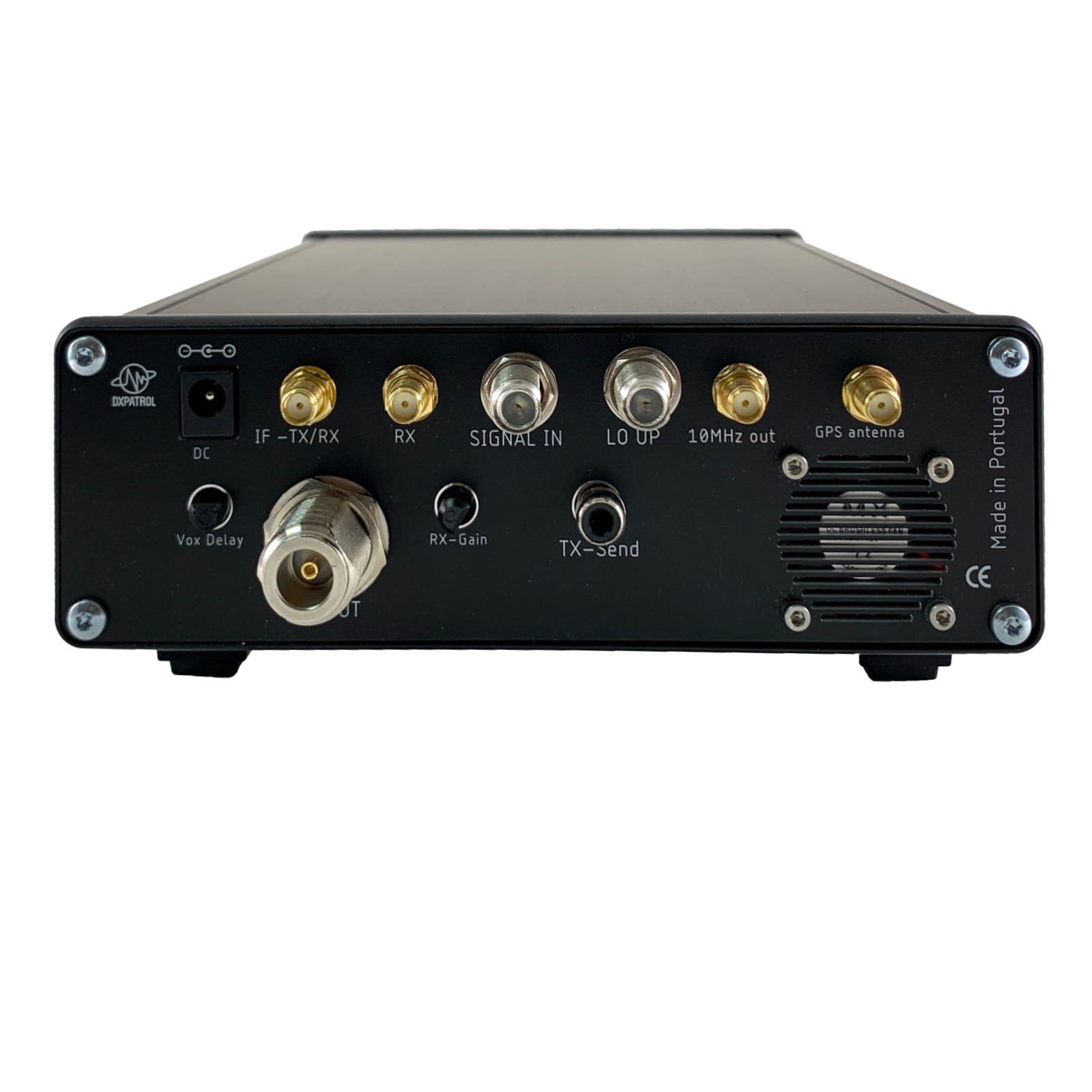

- Automatisches Senden und Empfangen durch VOX PTT (optionaler PTT RCA-Anschluss auf der Rückseite)
- Externer 10Mhz Referenzausgang
- Versorgungsspannung 12V bis 14V
- Thermischer Alarm > 60º C
- SWR-Schutz und Alarm > 1:3
- Alarm bei hoher Eingangsspannung

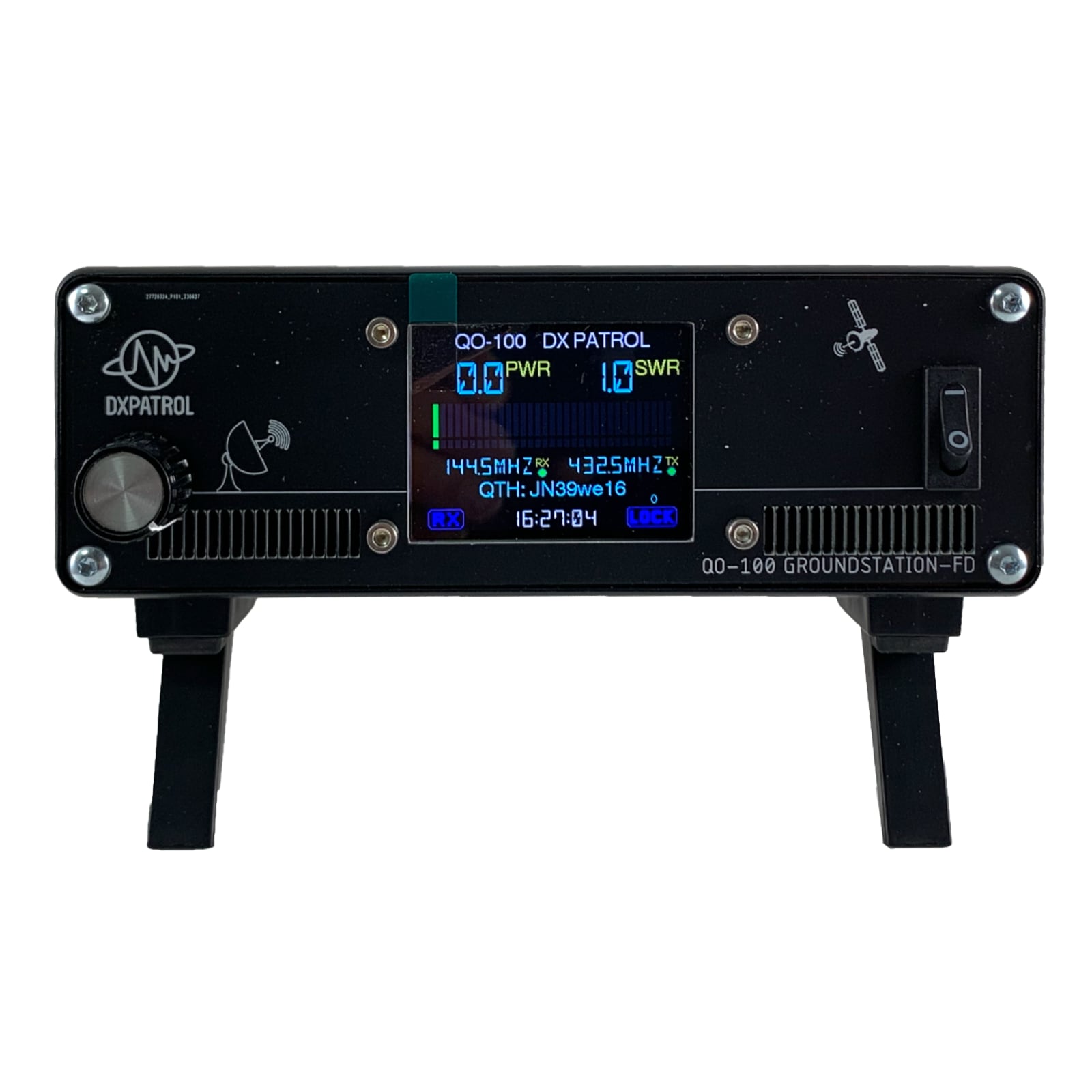

- Balken- und Wattanzeige der Ausgangsleistung
- SWR-Balken und Verhältnisanzeige
- Stromverbrauchsanzeige und -alarm
- Interne 5A-Sicherung;
- LNB Phantom Power PTC-Schutz (bias-T)
- NMEA GPS-Anzeige
- Anzeige Anzahl der GPS-Satelliten in Reichweite
- GPS-Koordinaten
- QTH Locator Darstellung auf dem Bildschirm
- UTC-Uhr und Datum
- Firmware-Aktualisierung über WLAN

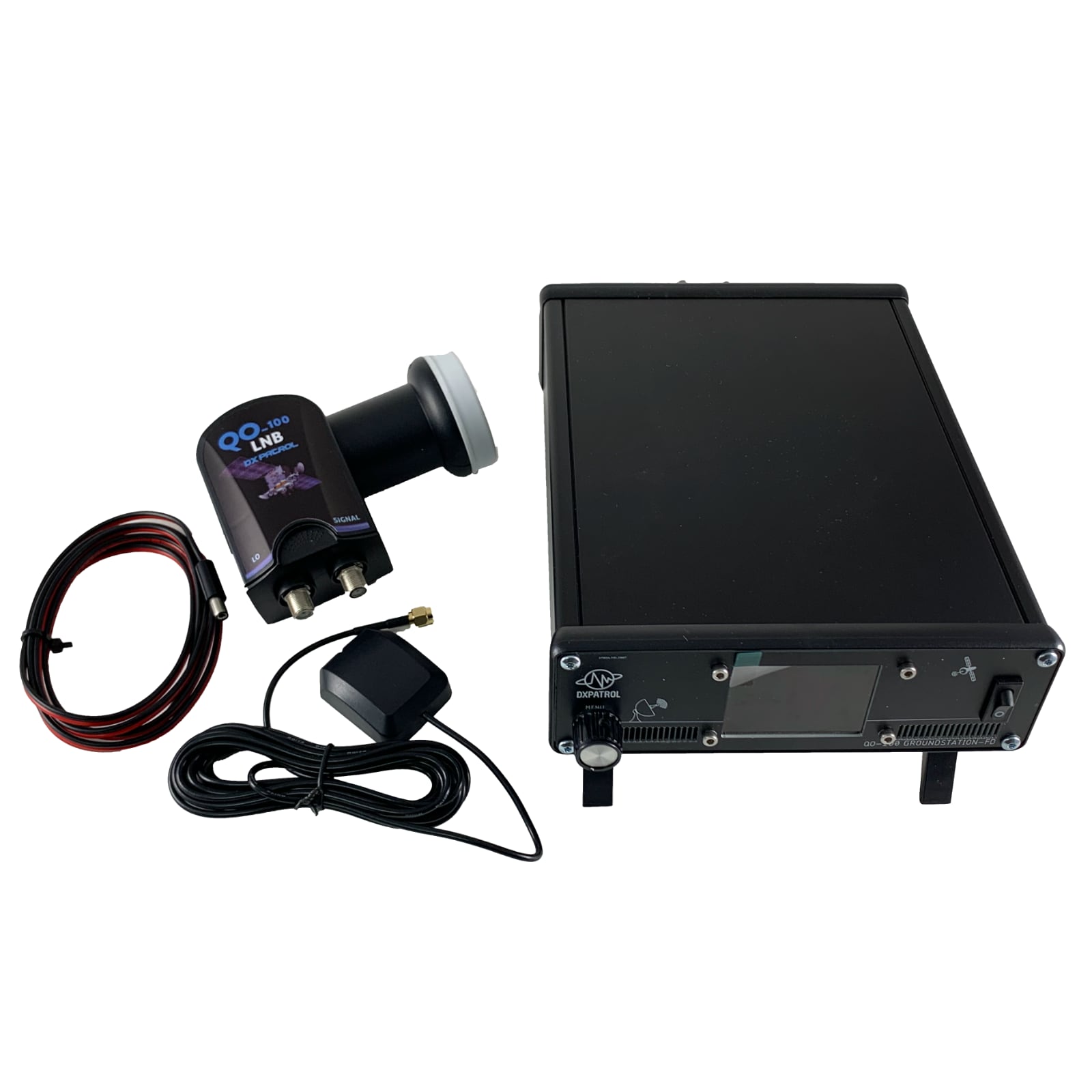

Lieferumfang:
DXPATROL Groundstation FD
DXPATROL LNB GPS-Antenne / Maus
Englisches PDF-Handbuch als Download
